El IMX347LQR-C es un sensor de imagen de estado sólido de tipo píxel activo CMOS diagonal 9.04 mm (tipo 1/1.8) con una matriz de píxeles cuadrados y píxeles efectivos de 4.17 M. Este chip opera con 2.9V analógico, 1.2 V,y interfaz 1.8V triple fuente de alimentación, y tiene un bajo consumo de energía..Este chip cuenta con un obturador electrónico con tiempo de carga-integración variable.
1. CMOS puntos de tipo de píxel activo
2Circuito de ajuste de tiempo incorporado, controlador H/ y circuito de comunicación en serie
3Frecuencia de entrada: de 6 a 27 MHz/37,125 MHz/74,25 MHz
4Número de píxeles de registro recomendados: 2688 (H) * 1520 (V) aprox.4.09M de píxeles
5. Modo de lectura
Modo de escaneo de todos los píxeles
Modo de recorte de ventanas
Modo de lectura vertical/dirección horizontal-normal/invertido
6. Tasa de lectura
La velocidad máxima de fotogramas en el modo de escaneo de todos los píxeles2688 ((H) X1520 ((V) AD10bit: 90 fotogramas/s
7Función de alto rango dinámico (HDR)
HDR de exposición múltiple
HDR de superposición digital
8Función de obturación de velocidad variable (unidades de resolución 1H)
9. convertidor A/D de 10 bits y 12 bits
10. Cambios de ganancia de conversión (modo HCG/modo LCG)
11. Función CDS/PGA
0 dB a 29,4 dB:Ganancia analógica de 29,4 dB (talla de paso de 0,3 dB)
29.7 dB a 71,4 dB: ganancia analógica 29,4 dB + ganancia digital 0,3 a 42 dB (talla de paso 0,3 dB)
12Apoya la entrada y salida.
La salida de datos de serie CSI-2 (salida de 2 carriles /4 carriles,RAW10/RAW12)
13Distancia recomendada de la pupila de salida: -30 mm a -∞

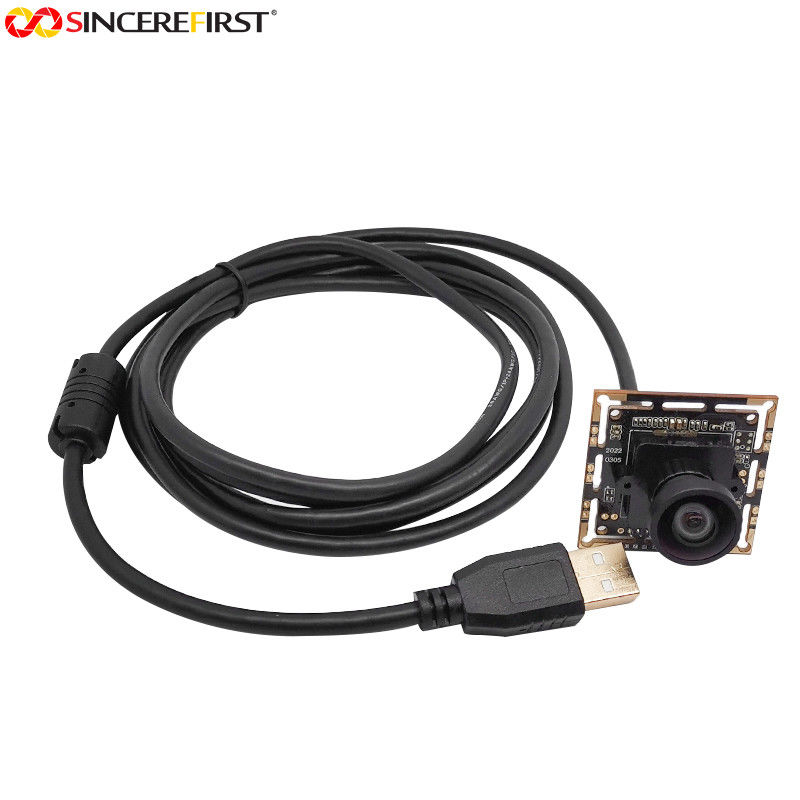

| Parámetro técnico | Valor |
|---|---|
| Modelo del sensor | Sony IMX347 CMOS |

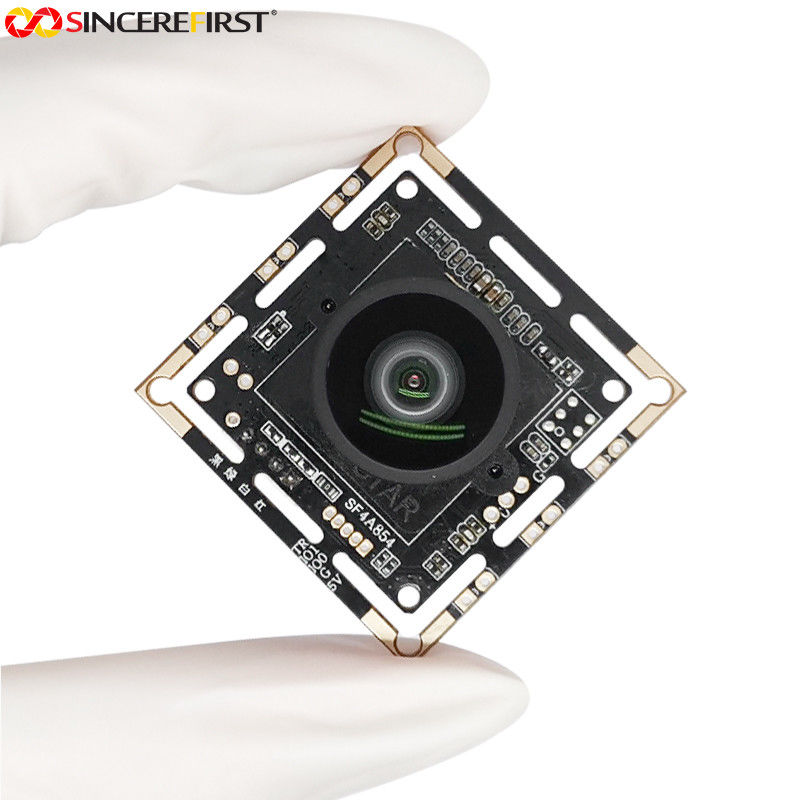

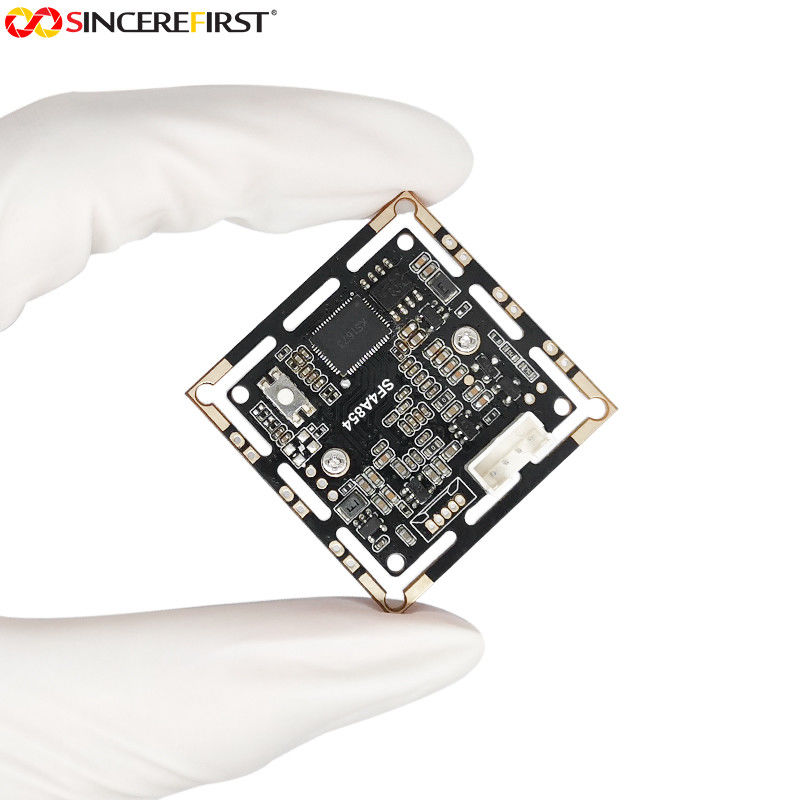

| Tamaño del módulo | Compatible con 38mmX38mm y 32mmx32mm puede ser personalizado |
| Tamaño del sensor | 1/2.9 " |
| Tamaño de los píxeles | 2.9 μm X2.9 μm |
| Formato de salida | El número de unidades de producción es el siguiente: |
| Tamaño de los píxeles | 1.0μmX1.0μm |
| Distancia del objeto | 1cm ~∞ |
| Interfaz | USB2.0 de alta velocidad ((4 puertos terminales de pin de 2.0 mm) |
| Fuerza de trabajo | Las medidas de seguridad se aplicarán en el caso de los vehículos de motor. |
| Voltado de trabajo | El número de unidad de carga |
Automatización de fábricas
Trabajo de los robots
Cuidado de la salud
Detección de defectos Visión automática
El quiosco
El coche Dashcam
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
