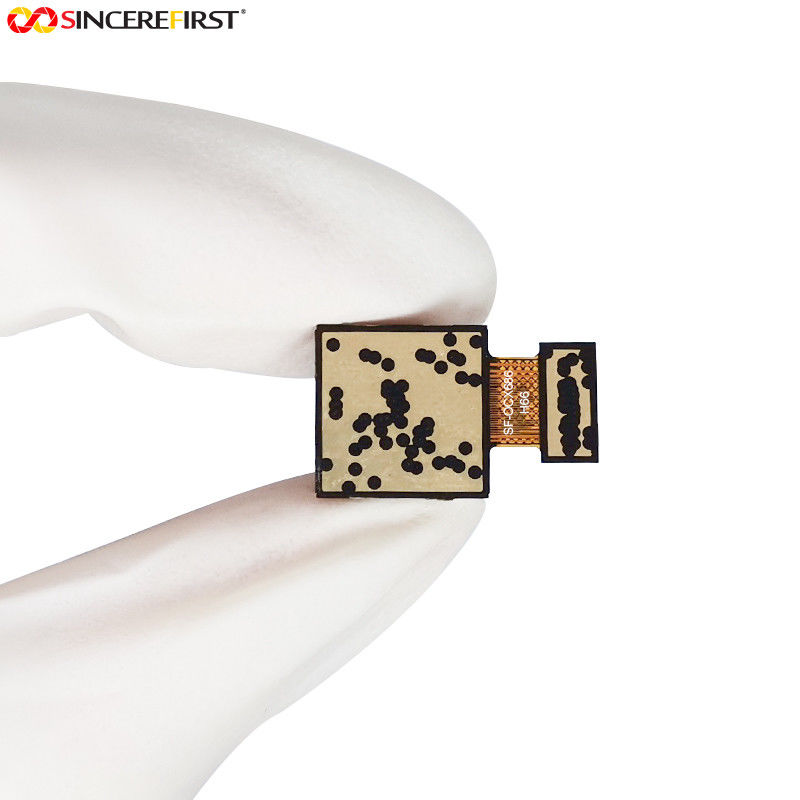

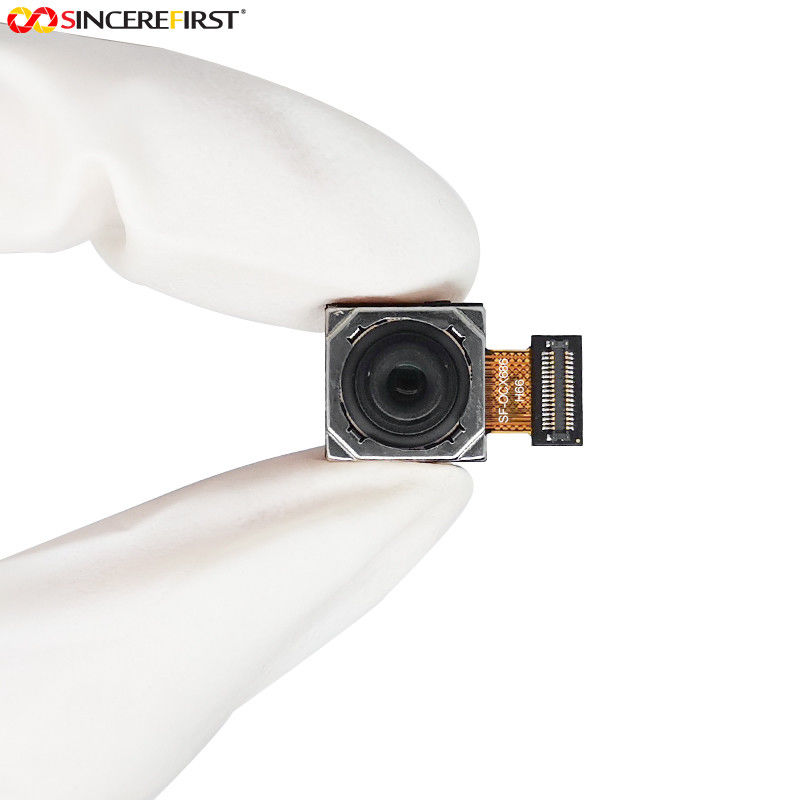

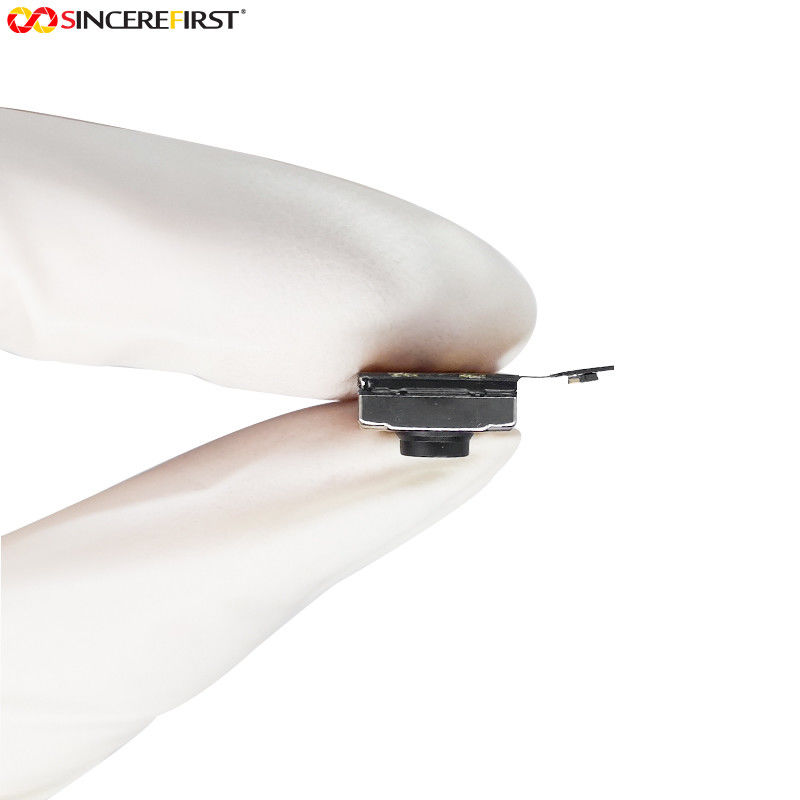

Lente 6P del megapíxel 1/1.73 del módulo 64 de la cámara de Sony IMX686 FPC

Módulo móvil auto de la cámara del sensor de la imagen del foco 64mp Sony IMX686

Specificaitons

Descripción

IMX686 es 9,251 un tipo activo diagonal sensor apilado del pixel del megapíxel del milímetro (tipo 1/1,73) 64 Cmos de la imagen con un arsenal cuadrado del pixel. Adopta el sensor detrás-iluminado y apilado de Sony del Cmos de la imagen para alcanzar la imagen de alta velocidad que captura por los circuitos del convertidor del A/D del paralelo de la columna y la alta imagen del sensibilidad y de poco ruido (que compara con el sensor convencional de la imagen del Cmos) a través de la estructura iluminada parte trasera del pixel de la proyección de imagen. Se emplea el filtro del mosaico del color primario del pigmento de R, de G, y de B. Actúa con cuatro voltajes de fuente de alimentación: el análogo 2,9 V y 1.8V, 1,1 V digitales y 1,8 V para el interfaz de la entrada-salida y alcanza el bajo consumo de energía. Además, este producto se diseña para el uso en teléfono móvil y tableta. Al usar esto para otro uso, Sony Semiconductor Solutions Corporation no garantiza la calidad y la confiabilidad del producto. Por lo tanto, no utilice esto para los usos con excepción del teléfono móvil y de la tableta. Consulte su representante de ventas de Sony Semiconductor Solutions Corporation si usted tiene cualesquiera preguntas.

Características

◆sensor Detrás-iluminado y apilado de la imagen del Cmos

◆Arreglo del filtro de color de la codificación de Bayer del patio (QBC)

◆Foco auto de la detección de la fase (PDAF)

◆Alto pixel adyacente Binning (16 de 30fps@QBC-HDR 30fps@V2H2 QBC-HDR 120fps@2x2 de la resolución de 30fps@Full de la velocidad de fotogramas (Re-mosaico de QBC): 9) pixel adyacente Binning V2H2 (16 de 240fps@2x2: 9)

◆Alta relación señal-ruido (SNR)

◆Operación dual de la sincronización del sensor

◆2.a corrección dinámica incorporada del pixel del defecto (DPC)

◆Corrección el sombrear de lente (LSC)

◆Sensor de temperatura incorporado

◆Formato video de la salida de 10 CRUDOS, 8 CRUDOS, RAW14 (QBC HDR sin Tone Mapping local)

◆Función del Re-mosaico de QBC

◆Modo de noche estupendo

◆Función de QBC HDR

◆Dos PLLs para la generación de reloj independiente para el control del pixel y el interfaz de la salida de datos

◆Salida de datos seriales CSI-2
MIPI D-PHY 2lane/4lane, Max.2.5Gbps/laneD-PHYspec.ver.
MIPI C-PHY1/2/3trio.Max4.5Gsps/TrioC-PHYspec.ver.1.2 obediente
◆comunicación serial de dos hilos (ayudas I2C " más rápido del Rápido-modo del "" del modo " e I3C)
◆pedazo 5K de la ROM de OTP para los usuarios

Estructura del dispositivo

◆Sensor de la imagen del Cmos

◆Tamaño de la imagen: Diagonal 9,251 milímetro (tipo 1/1,73)

◆Número de pixeles eficaces: 9344 (h) × 7024 (v) pixeles de aproximadamente 65,6 M

◆Número de pixeles activos: 9248 (h) × 6944 (v) pixeles de aproximadamente 64,2 M

◆Tamaño del microprocesador: 8,638 milímetros de × de (h) 6,460 milímetro (v)

◆Tamaño de célula de unidad: 0,80 μm del × 0,80 del μm (h) (v)

◆Material del substrato: Silicio

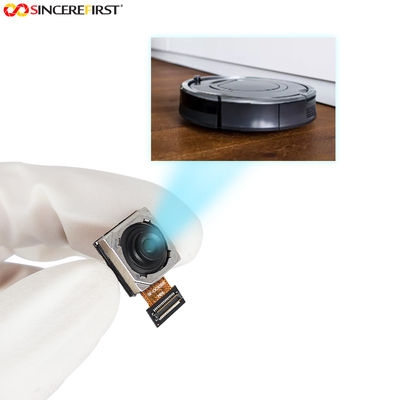

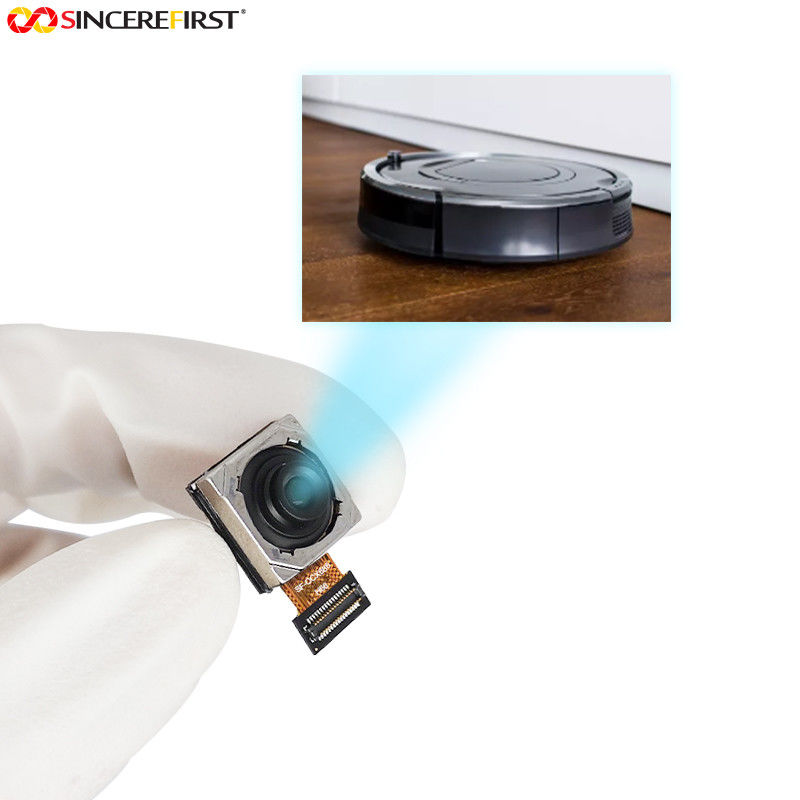

Usos

industrial, médico, visión por ordenador, para el control de acceso, para los microscopios, para el tráfico elegante, educación, para la investigación y desarrollo, para la venta al por menor, para la metrología, para los dispositivos integrados, para la industria del automóvil, agricultura, para los UAVs, para la electrónica, para la robótica, para la supervisión de tráfico
