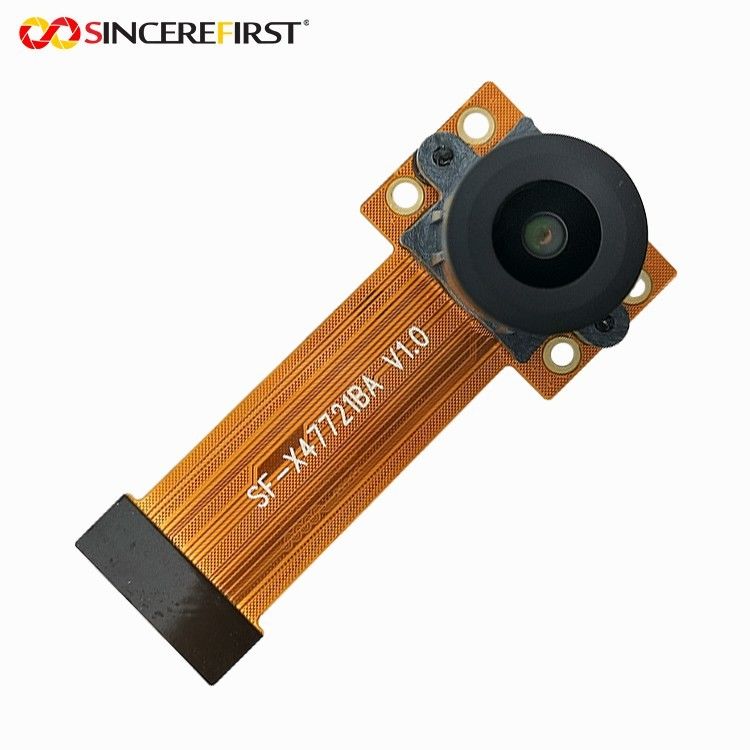

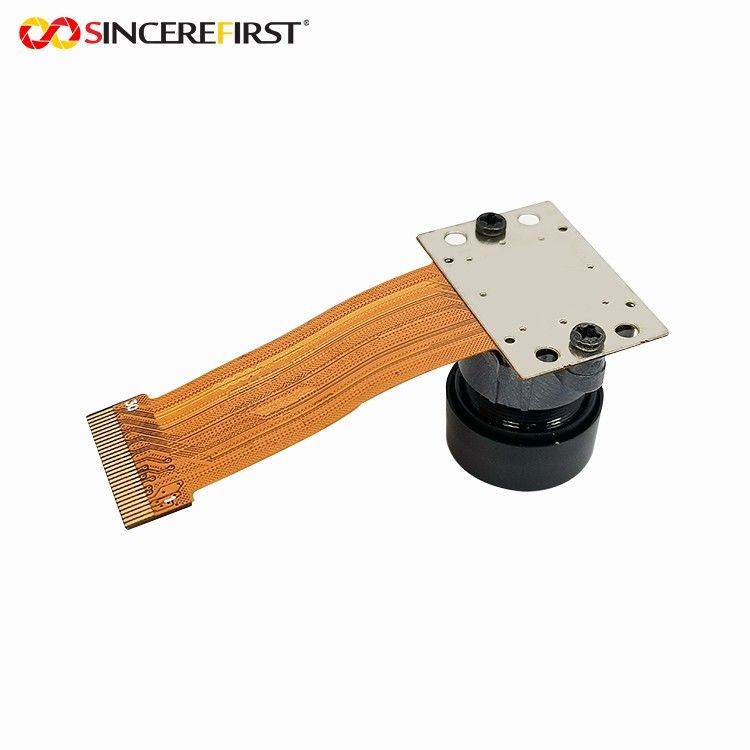

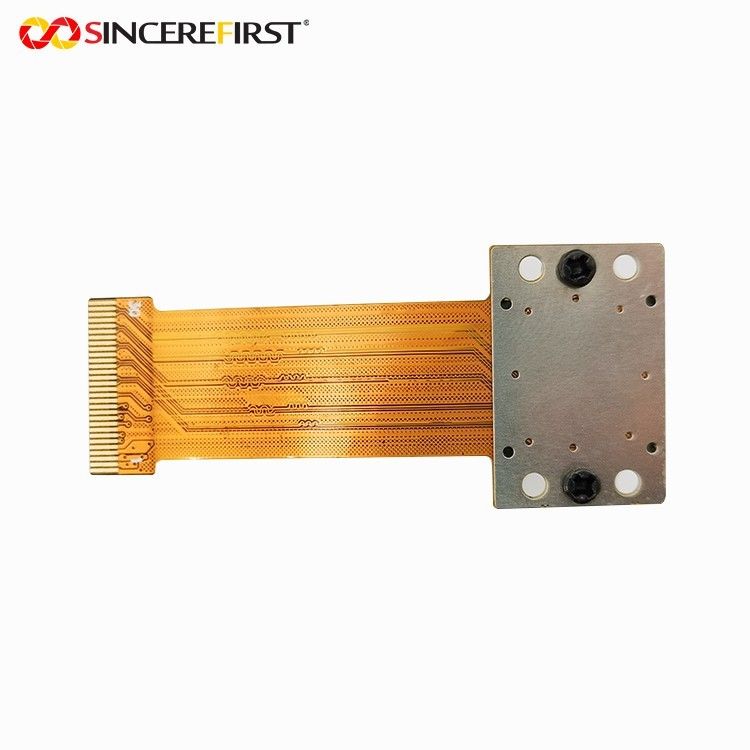

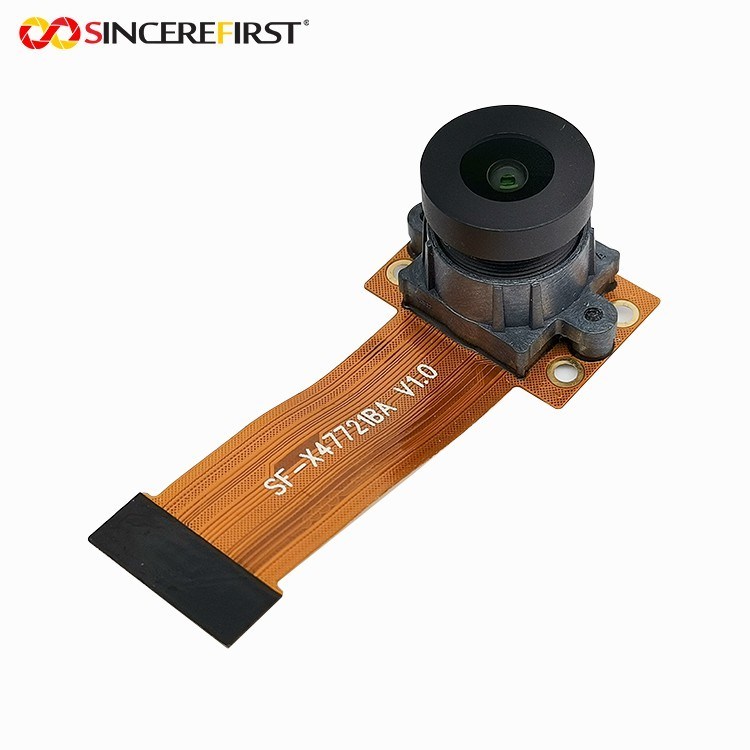

Módulo Arducam 12mp Imx477 de la cámara de la frambuesa pi FPC granangular

módulo granangular de la cámara de la frambuesa pi de Arducam del sensor de 12mp IMX477

Specificaitons

Descripción

El IMX477 es 12.3MP un tipo 1/2,3" sensor de la imagen de Sony Exmor RS Cmos, diseñado principalmente para las cámaras del consumidor, especialmente para las videocámaras del consumidor-uso. Ofrece el modo detrás-iluminado y apilado de High Dynamic Range de la coincidencia de Digitaces del sensor de la imagen del Cmos (DOL-HDR) con salida de las informaciones en bruto. Tiene un alto ratio señal/ruido (SNR) y apoya la resolución completa @60 frame/s (normal), 4K2K @60 frame/s (normal), resolución completa @40 frame/s (12 normales mordida), resolución completa @30 frame/s (DOL-HDR, de 1080p @240 frame/s marco 2).

Características

◆sensor Detrás-iluminado y apilado Exmor RS de la imagen del Cmos

◆Modo de High Dynamic Range de la coincidencia de Digitaces (DOL-HDR) con salida de las informaciones en bruto.

◆Alta relación señal-ruido (SNR).

◆Resolución completa @60 frame/s (normal), 4K2K @60 frame/s (normal), resolución completa @40 frame/s (12 normales mordida), resolución completa @30 frame/s (DOL-HDR, de 1080p @240 frame/s marco 2)

◆Formato video de la salida de RAW12/10/8, COMP8.

◆Modo economizador

◆Lectura binning y V del pixel función del submuestreo.

◆El mover de un tirón independiente y el duplicar.

◆Frecuencia de reloj entrada 6 a 27 megaciclos

◆Salida de datos seriales CSI-2 (MIPI 2lane/4lane, máximo 2,1 Gbps/carril, espec. de D-PHY. ver. 1,2 obedientes)

◆comunicación serial de dos hilos.

◆Dos PLLs para la generación de reloj independiente para el control del pixel y el interfaz de la salida de datos.

◆Sensor ligero ambiente (ALS)

◆Transición rápida del modo. (simultáneo)

◆Operación dual de la sincronización del sensor (cámara multi compatible)

◆Pedazo de 7 K de la ROM de OTP para los usuarios.

◆Sensor de temperatura incorporado

◆conversión de 10-bit/12-bit A/D en microprocesador

◆paquete de cerámica de alta precisión 92-pin

Estructura del dispositivo

◆Sensor de la imagen del Cmos

◆Tamaño de la imagen: Diagonal 7,857 milímetro (tipo 1/2,3)

◆Número total de pixeles: 4072 (h) × 3176 (v) pixeles de aproximadamente 12,93 M

◆Número de pixeles eficaces: 4072 (h) × 3064 (v) pixeles de aproximadamente 12,47 M

◆Número de pixeles activos: 4056 (h) × 3040 (v) pixeles de aproximadamente 12,33 M

◆Tamaño del microprocesador: 7,564 milímetros de × de (h) 5,476 milímetro (v)

◆Tamaño de célula de unidad: μm 1,55 del × del μm (h) 1,55 (v)

◆Material del substrato: Silicio

Usos

Cámara de UAV/Drones/FPV
Visión por ordenador
Robótica
Reconocimiento de cara
Detección del defecto, etc.
