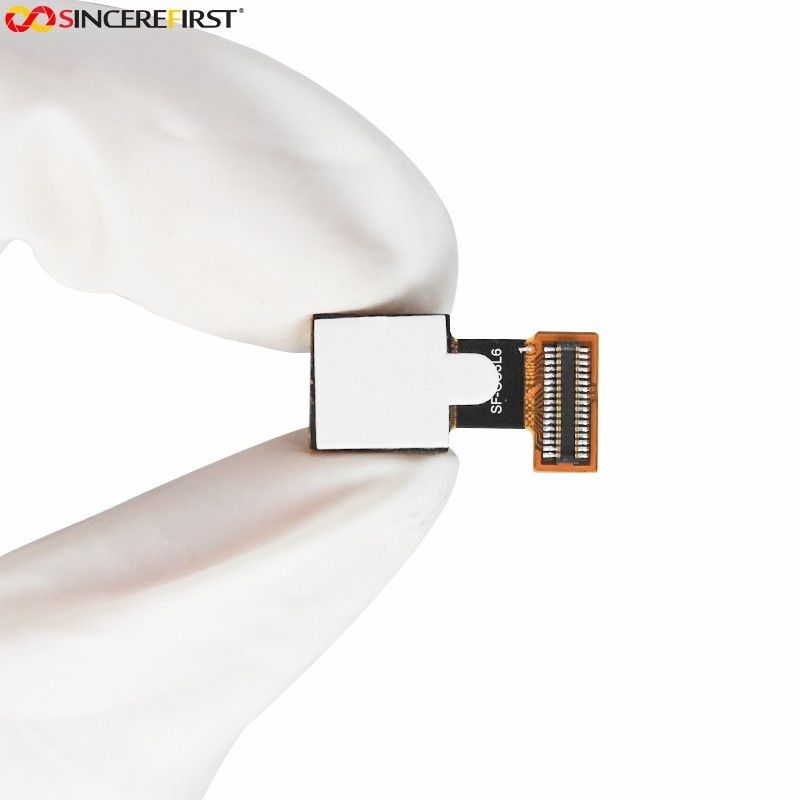

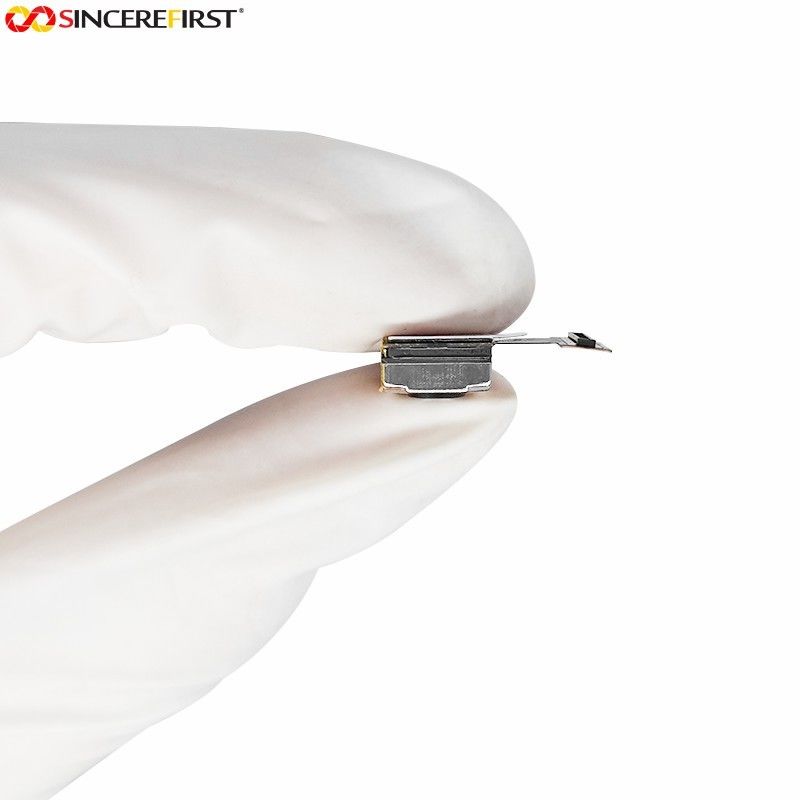

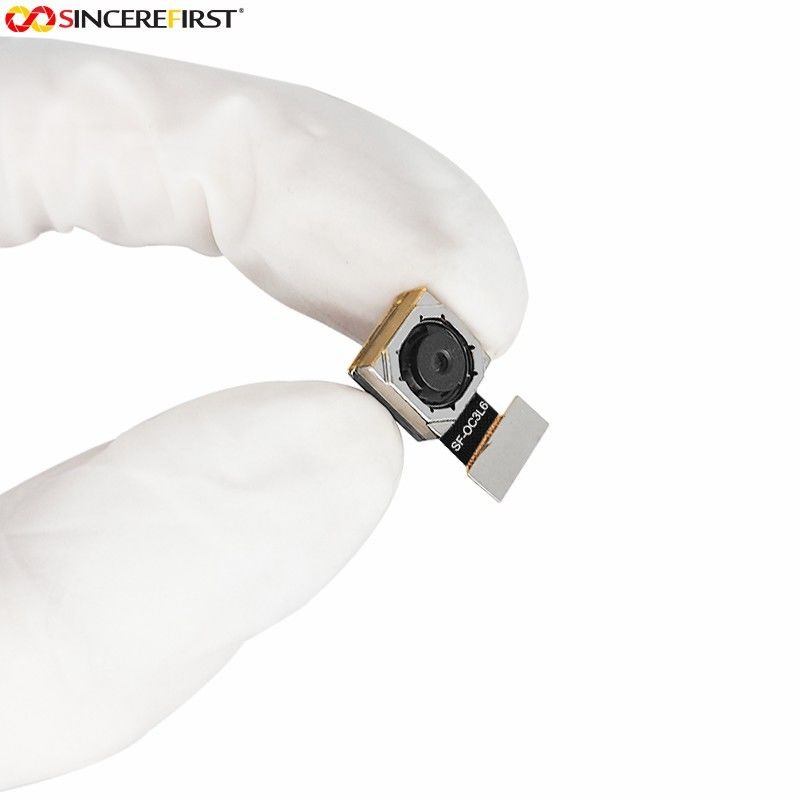

Sensor de la imagen del módulo S5K3L6 Cmos de la cámara de Samsung 13mp para la exploración

módulo de la cámara del sensor S5K3L6 Mipi de la imagen de 13mp Samsung Cmos para la exploración


Specificaitons




Descripción
S5K3L6 es un microprocesador altamente integrado de la cámara del pixel del 13M que incluye un sensor de la imagen del Cmos (CIS), función de la corrección de la imagen y la transmisión serial usando 4 el carril MIPI. Se fabrica usando el proceso del sensor de la imagen de SAMSUNG Cmos desarrollado para que los usos de la proyección de imagen realicen un fotosensor de gran eficacia y de baja potencia. El sensor consiste en 4208 pixeles eficaces del × 3120 (4224 pixeles activos del × 3136) que hace juego el formato óptico 1/3-inch.
El CIS tiene órdenes del pedazo ADC del en-microprocesador 10 para convertir la salida y el muestreo a digital doble correlacionado en-microprocesador (CDS del pixel
para reducir el ruido fijo del modelo (FPN) drástico. Incorpora funciones de la cámara del en-microprocesador tales como datos binning.
formato de datos.
S5K3L6 es conveniente para la fuente de alimentación de with2.8V/1.05 V del módulo de la cámara de la energía baja.


Características
◆sensor 13Mp con 1/3" la óptica
◆Tamaño del pixel de la unidad: μm 1,12 x 1,12 um
◆Resolución eficaz: 4208 (h) pixeles del × 3120 (v)
◆Resolución activa: 4224 (h) pixeles del × 3136 (v)
◆Filtro de color: Modelo del RGB Bayer
◆Tipo del obturador: Persiana enrrollable electrónica y reset global
◆Velocidad de fotogramas de Max. Normal: 30 fps @ llenos
◆Velocidad de fotogramas de Max. Video: 60 fps @ FHD, 120fps @ HD
◆Tarifa de datos: 1,25 Gbps/carril
◆Exactitud del ADC: 10 pedazos
◆Interfaces: MIPI CSI-2 (1,25 Gbps por carril, 4 carriles)    Formatos de la salida - RAW8 (truncado), RAW10
◆Interfaz de control: I2C-compatible/2' ayuda auxiliar de la dirección del nd I2C para la cámara dual
◆3,5 Kbits de la memoria del En-microprocesador OTP para los usuarios
◆Aumento análogo x16
◆Tirón vertical y modo horizontal del espejo
◆Medio-sub-muestreo - 2/2
◆Mala corrección del pixel
◆Generación del modelo de prueba incorporada
◆Voltaje de fuente: 2,8 V para el análogo, 1,8 V o 2,8 V para la entrada-salida, y 1,05 V para la fuente digital de la base
◆Temperatura de funcionamiento: – ℃ 30 + al ℃ 70
◆Estructura de la iluminación de la parte trasera (BSI)


Usos

Exploración del código de barras
exploración 3D
Realidad virtual/aumentada
Seguimiento posicional
Reconocimiento del gesto
Visión por ordenador
Exploración biométrica
