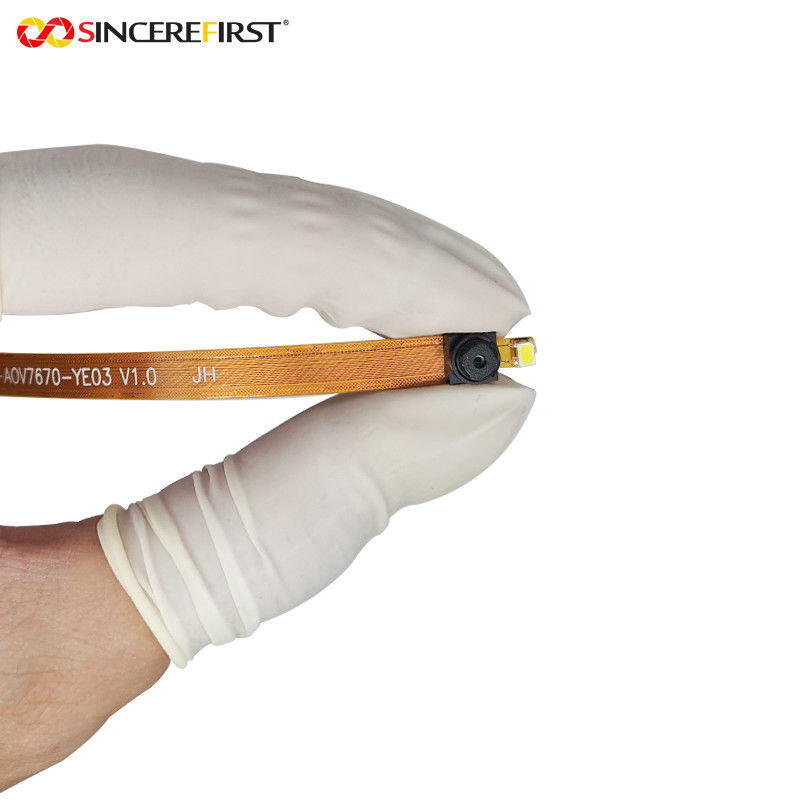

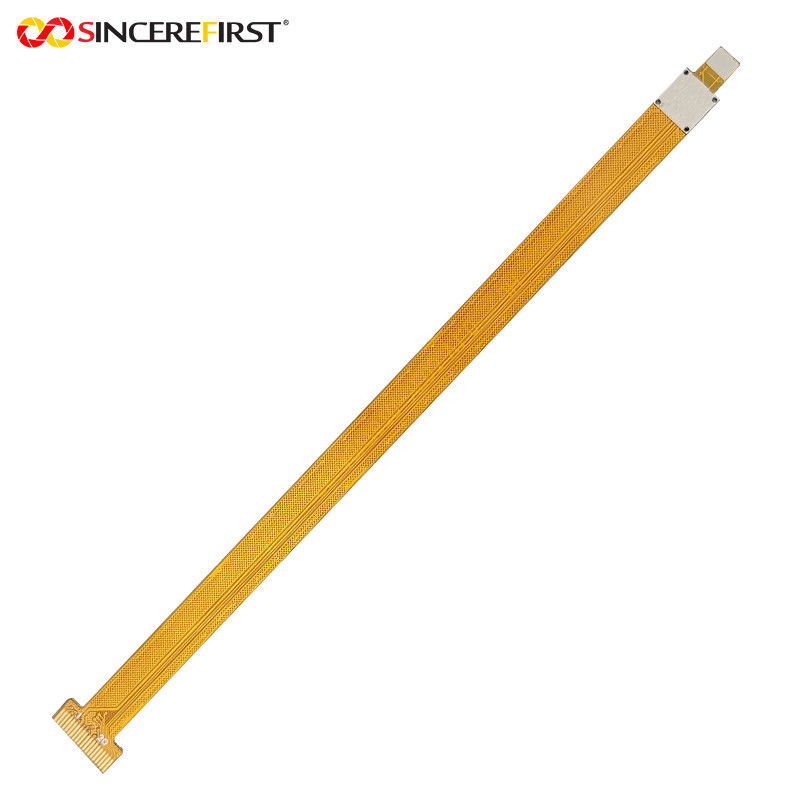

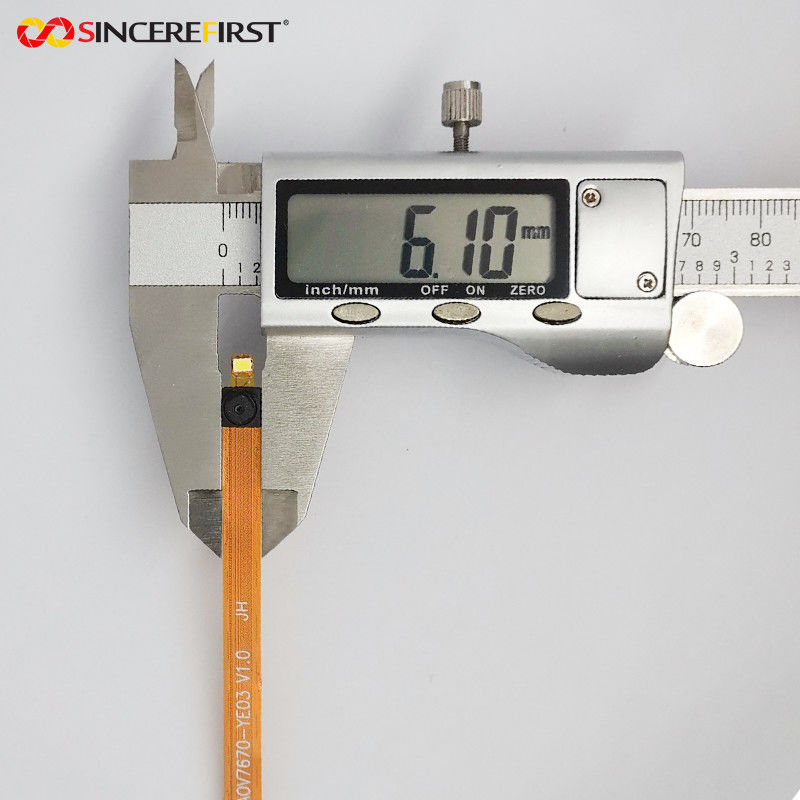

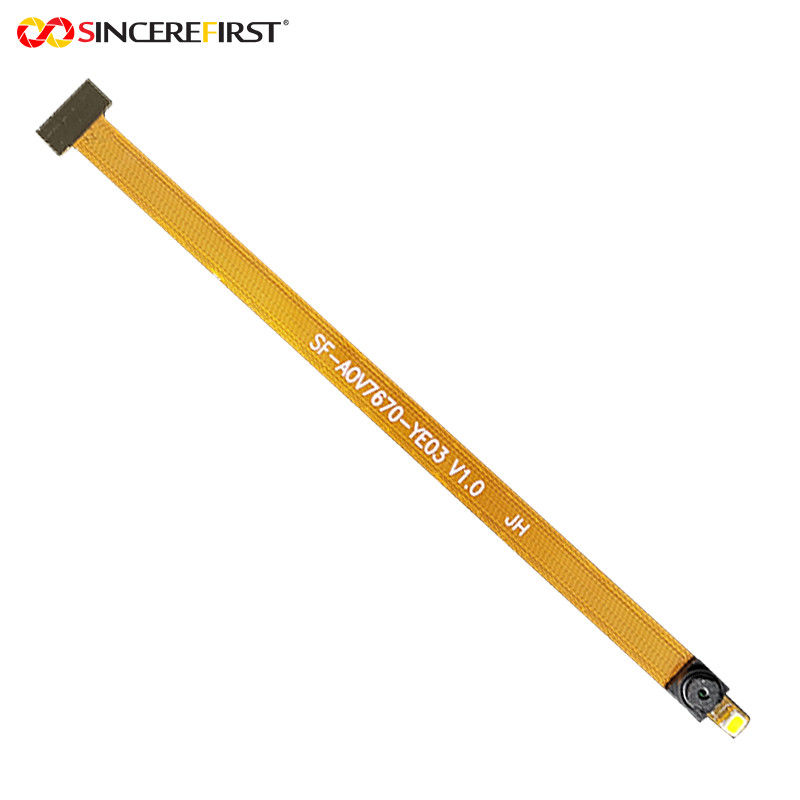

Sensor de la frambuesa pi Cmos VGA del módulo de la cámara de 0.3MP OV7670 ESP32

Módulo de la cámara del sensor Esp32 de la frambuesa pi Cmos VGA de 0.3MP OV7670

Specificaitons

Descripción

El OV7670 es un módulo popular de la cámara del Cmos ampliamente utilizado en sistemas microcontrolador-basados tales como Arduino, frambuesa pi, y otros sistemas integrados.
El OV7670 apoya una resolución de VGA (640x480) y puede capturar hasta 30 secuencias por segundo. Tiene un sensor de la imagen del en-microprocesador que capture datos del RGB, y un procesador análogo que proporcione el lleno-marco, la ventana, y modos sub-muestreados de la adquisición de la imagen.
El OV7670 es capaz de producir formatos crudos y comprimidos de la imagen, y tiene un motor de la compresión del hardware del JPEG para el tratamiento de la imagen rápido y eficiente. Además, tiene un convertidor análogo-numérico incorporado de 10 pedazos (ADC) que convierta la señal analógica del sensor a una señal numérica para un proceso más fácil.
El módulo también ofrece un generador de reloj programable, que permite para que la flexibilidad en sincronizaciones de la captura de la imagen y la capacidad ajusten características de la imagen tales como brillo, contraste, saturación, y tonalidad.
Total, el OV7670 es un módulo confiable y fácil de usar de la cámara conveniente para los diversos usos en el campo de la visión y de la robótica de ordenador.

Características

◆Este mini módulo de la cámara compacta 0.3MP se basa en el sensor OV7670 de la imagen de la baja tensión Cmos, que proporciona la función completa de un procesador monopastilla de la cámara y de imagen de VGA.
◆El framerate máximo de 30fps en las resoluciones de VGA con el control de usuario completo sobre transferencia de datos de la calidad, del formato y de salida de la imagen a través del autobús de control serial de la cámara (SCCB).
◆Resolución: 640 x 480 (VGA); Tasa de transferencia máxima de la imagen: 30fps@VGA; Formato de la salida (de 8 bits): 4:2 de YUV/YCbCr: 2, RGB565/555/444, 4:2 DE GRB: 2, datos crudos del RGB
◆Espec. de la lente: Lente común; ángulo del campo visual de 45 grados (d); Filtro del IR del integral 650, luz visible solamente; Distorsión más bajo de 1%.
◆Recomendado para los amantes electrónicos, este CCM es compatible con Arduino, arce, ChipKit, STM32, el BRAZO, DSP, FPGA, y otras plataformas de MCU.
◆Saturación de color, brillo, contraste, y agudeza ajustables
◆Control completo de la exposición automática, incluyendo el control de ganancia automático (AGC) y el equilibrio blanco automático (AWB)

Usos

El OV7670 es un sensor de la imagen del Cmos diseñado para el uso en diversos usos. Algunos usos comunes del OV7670 incluyen:

1. Cámaras digitales: El OV7670 se puede utilizar como sensor barato de la cámara en cámaras digitales.

2. Sistemas de seguridad: Las imágenes de alta resolución proporcionadas por el OV7670 para hacerlo ideal para el uso en seguridad y sistemas de vigilancia.

3. Proyección de imagen médica: El OV7670 se puede utilizar en el equipo de la proyección de imagen médica tal como endoscopios y microscopios.

4. Robótica: El OV7670 se utiliza en robótica para proporcionar capacidades de la visión a los robots, tales como detección del objeto y seguimiento.

5. Juego: El OV7670 se puede utilizar en usos del juego para proporcionar la entrada de video en tiempo real para el juego interactivo.

6. Usos automotrices: El OV7670 se puede utilizar en usos automotrices tales como cámaras y sistemas retrovisores de la conductor-ayuda.

7. Automatización industrial: El OV7670 se utiliza en la automatización industrial para los propósitos de la supervisión y de la inspección.

8. Realidad virtual: El OV7670 se puede utilizar en usos de la realidad virtual para proporcionar experiencias visuales immersive.
