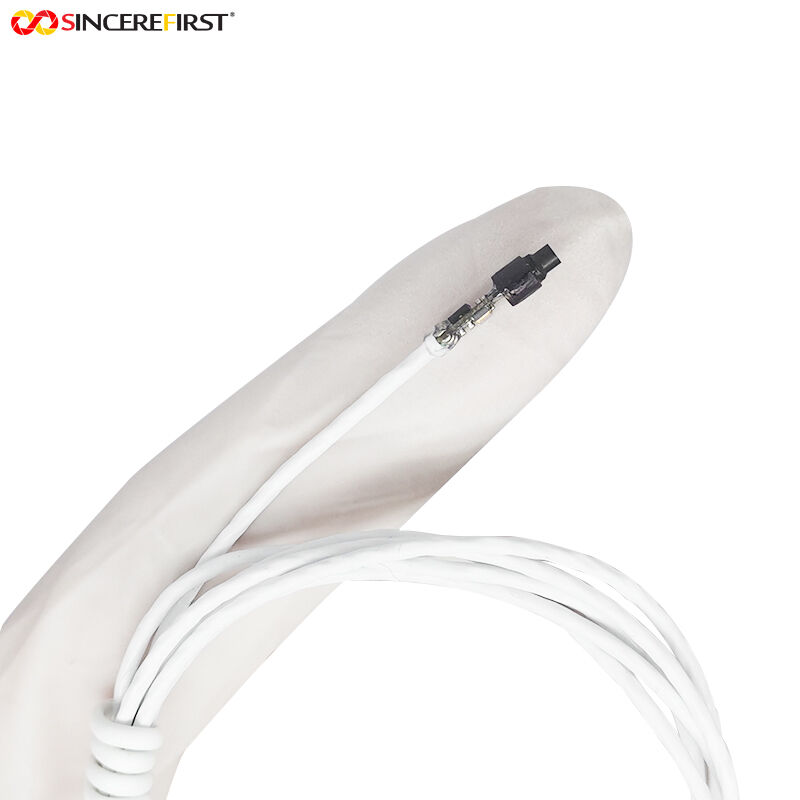

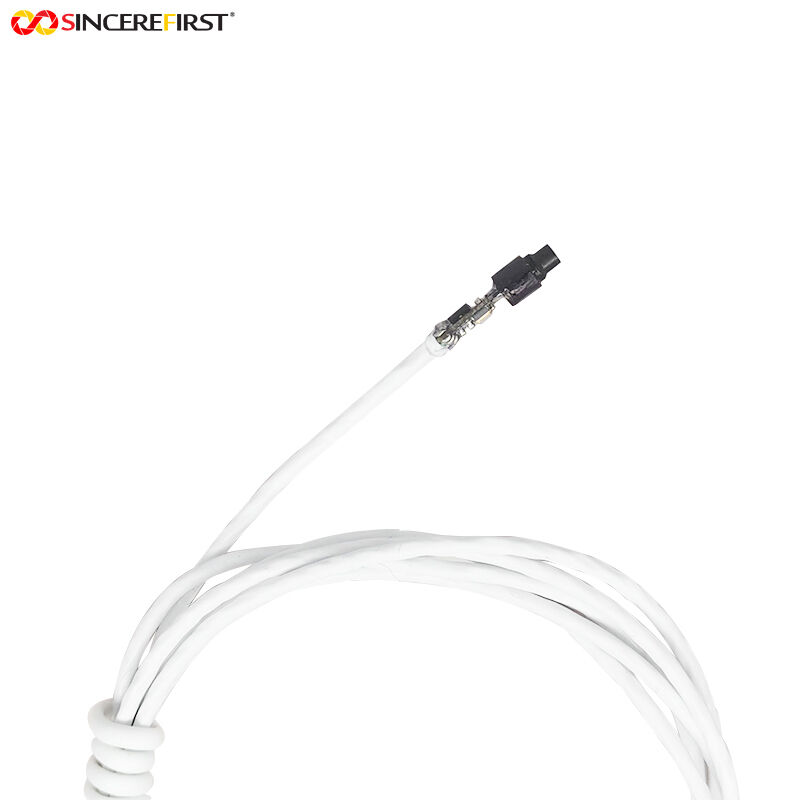

Módulo de Sensor CMOS OV9734 HD Mini USB2.0 con Interfaz de 3.6mm de Diámetro
Descripción del Producto:
Este módulo de sensor CMOS OV9734 HD Mini USB2.0 con interfaz de 3.6mm de diámetro, ofrece compatibilidad y fácil integración, resolviendo los puntos débiles de acceso difícil, despliegue complejo e imágenes inestables en escenarios de detección en espacios confinados. Su sonda ultra-miniatura de 3.6mm está diseñada para abordar los espacios estrechos más desafiantes —microagujeros, tuberías delgadas y huecos de equipos que los endoscopios convencionales no pueden penetrar— manteniendo una estructura compacta que soporta el uso frecuente en el sitio. Construido alrededor del maduro sensor CMOS OV9734, ofrece imágenes HD estables de 720P@30fps, con un sistema óptico optimizado para primeros planos de 10-100mm que se ajusta con precisión a la distancia de trabajo real de la detección endoscópica, asegurando imágenes claras y utilizables sin ajustes de enfoque repetidos. El amplio campo de visión de 95°×85°×43.5° expande la cobertura de un solo fotograma, reduciendo el movimiento de la sonda y mejorando la eficiencia de la detección en el sitio, mientras que las 4 luces LED opcionales de alto brillo proporcionan luz suplementaria dirigida para entornos oscuros, eliminando puntos ciegos de imagen en espacios estrechos con poca iluminación. Adoptando el protocolo estándar de la industria USB2.0 UVC sin controlador, admite plug-and-play con casi todos los dispositivos terminales y sistemas operativos principales, eliminando la necesidad de depuración técnica profesional y reduciendo en gran medida el tiempo de despliegue para el personal de mantenimiento en el sitio. Las interfaces duales 5PIN USB y JST SM04B-GHS-TB mejoran la flexibilidad de integración, permitiendo una conexión perfecta con equipos de detección, monitores portátiles y sistemas integrados. Con su enfoque en escenarios de aplicación prácticos, este módulo equilibra la miniaturización, la estabilidad y la facilidad de uso, convirtiéndose en una herramienta de imagen fiable y rentable para el mantenimiento en el sitio, la inspección de tuberías, la resolución de problemas de equipos de precisión y experimentos científicos.
Características:

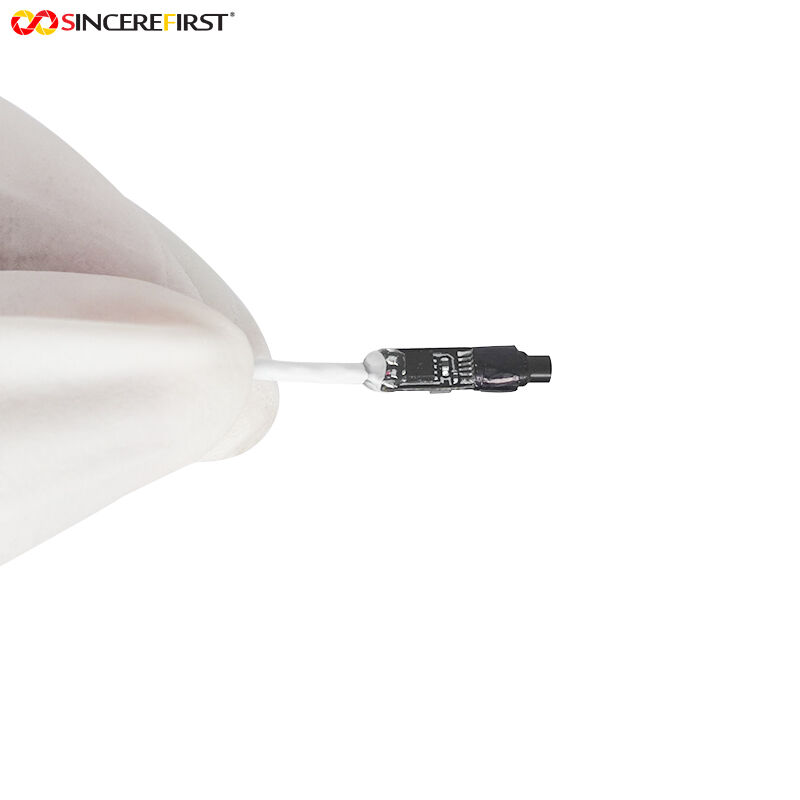

1. Estructura Ultra-Mini y Práctica:El diámetro de la sonda de 3.6mm permite el acceso a espacios ultraestrechos como microagujeros y tuberías delgadas; el diseño compacto se adapta al uso frecuente en el sitio, soportando pequeñas colisiones y desgaste durante el despliegue.
2. Plug-and-Play para Eficiencia en el Sitio:Diseño UVC sin controlador, compatible con Windows, Linux, Android y otros sistemas, no requiere depuración profesional —conectar y empezar a detectar inmediatamente, ahorrando tiempo de despliegue en el sitio.
3. Imágenes de Primer Plano Optimizadas para la Escena:El rango de enfoque de 10-100mm se ajusta con precisión a las distancias de trabajo endoscópicas, el amplio FOV de 95°×85°×43.5° reduce el movimiento de la sonda, asegurando una detección eficiente y clara sin ajustes repetidos.

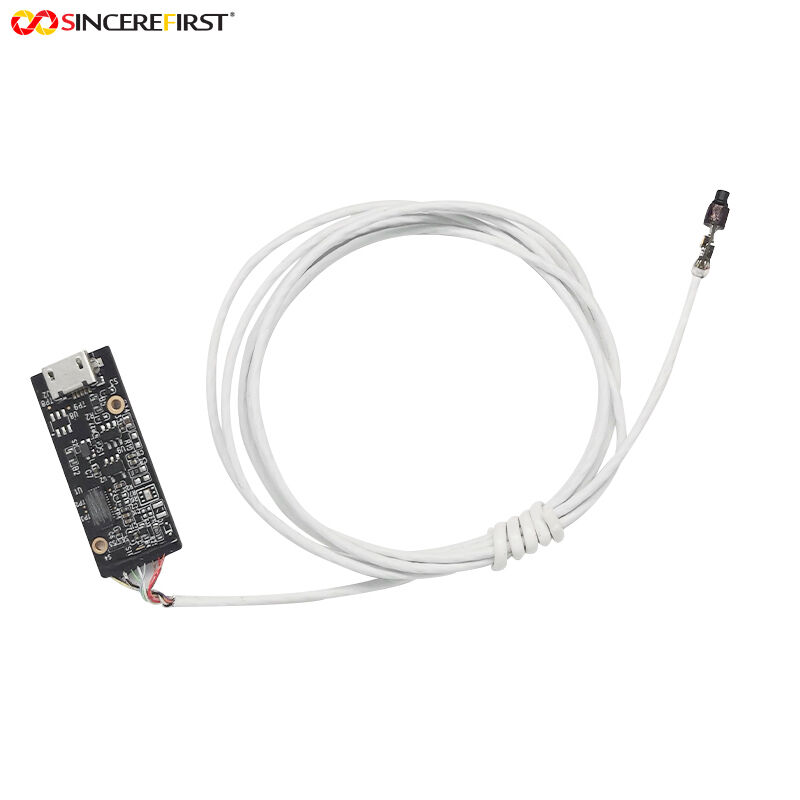

4. Luz Suplementaria Flexible e Integración:4 luces LED de alto brillo opcionales eliminan los puntos ciegos de baja iluminación; las interfaces duales (5PIN USB + JST SM04B-GHS-TB) admiten una integración flexible con diversos equipos de detección, adaptándose a diversas necesidades en el sitio.
Parámetros Técnicos:
| Nombre del Producto |
Módulo de Cámara Endoscópica Médica CMOS
|
|
Sensor
|
Sensor CMOS OV9734
|
| Formato de Salida |
YUV&MJPEG |
|
FOV
|
95°
|
|
F.NO
|
4.0 |
|
Píxel
|
720P
|
|
LED
|
4 piezas
|
|
Interfaz
|
Micro, USB2.0 |
| Longitud Focal |
1.08mm |
| Rango de Enfoque |
10-100mm |
| Distorsión |
<-10% |
|
Garantía
|
10 Años
|
|
Certificación
|
CE, FCC, REACH, ISO, RoHS |
Aplicaciones:
1. Inspección de Tuberías Ultra-Delgadas en el Sitio:Úselo para inspeccionar microcanales, tuberías hidráulicas delgadas y tuberías de pequeño diámetro (superiores a 3.6mm) para incrustaciones internas, corrosión y bloqueos; su sonda ultra-mini y sus imágenes de primer plano garantizan una detección clara y conveniente.
2. Mantenimiento Electrónico de Precisión en el Sitio:Úselo para diagnosticar fallas ocultas en teléfonos móviles, portátiles e instrumentos de precisión; su diseño miniaturizado se adapta a espacios internos estrechos y la imagen estable ayuda a localizar fallas rápidamente.

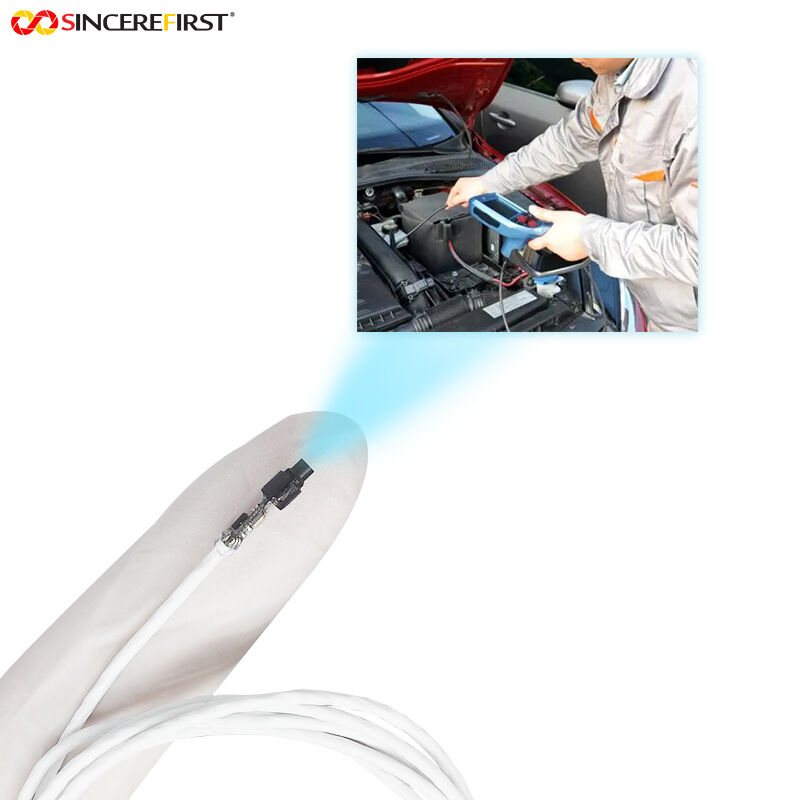

3. Postventa y Mantenimiento de Automóviles:Úselo para la inspección sin desmontaje de huecos de motores de automóviles, tuberías de aire acondicionado y otras partes; su sonda de 3.6mm y su diseño sin controlador mejoran la eficiencia del mantenimiento.

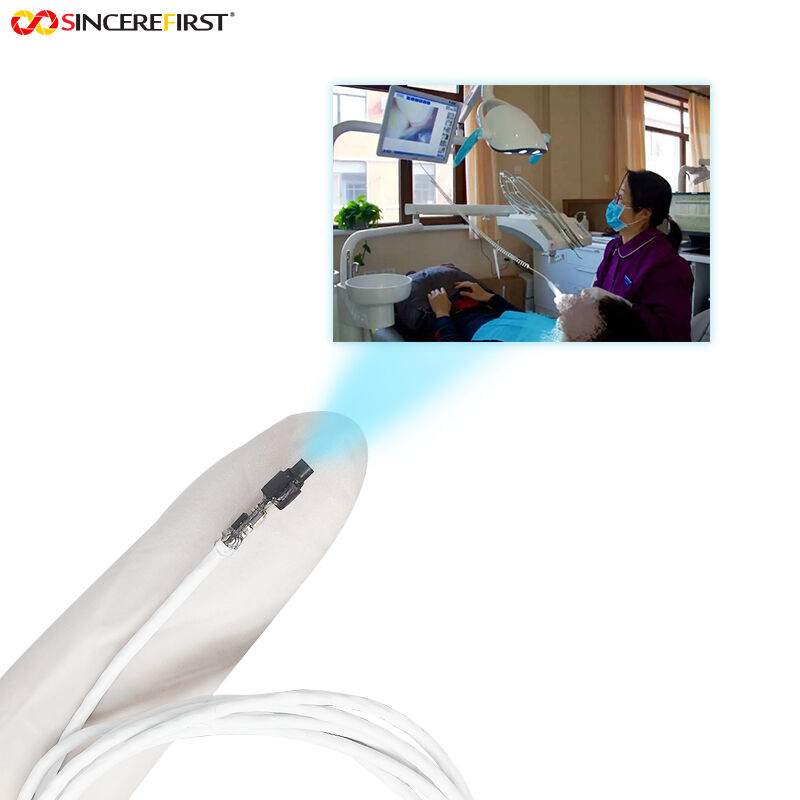

4. Detección Auxiliar de Laboratorio y Médica:Úselo para microobservación de pequeñas cavidades, dispositivos experimentales y muestras biológicas; su estructura ultra-mini y sus imágenes de primer plano satisfacen las necesidades de observación de alta precisión.
Proceso de Personalización:
1. Puede proporcionar dibujos o muestras, así como solicitar documentación y ser desarrollado por nuestro personal de ingeniería.
2. Comunicación o Reunión
3. Nos comunicaremos con usted en detalle para determinar el producto que necesita y tratar de establecer el producto más adecuado para usted
según sus necesidades.
4. Desarrollo de Muestras
5. Determinar los detalles de la muestra de desarrollo y el tiempo de entrega. Comunicarse en cualquier momento para garantizar un progreso fluido.
6. Pruebas de Muestras
7. Probar y envejecer en su aplicación, retroalimentar los resultados de las pruebas, sin necesidad de modificar, producción en masa.
