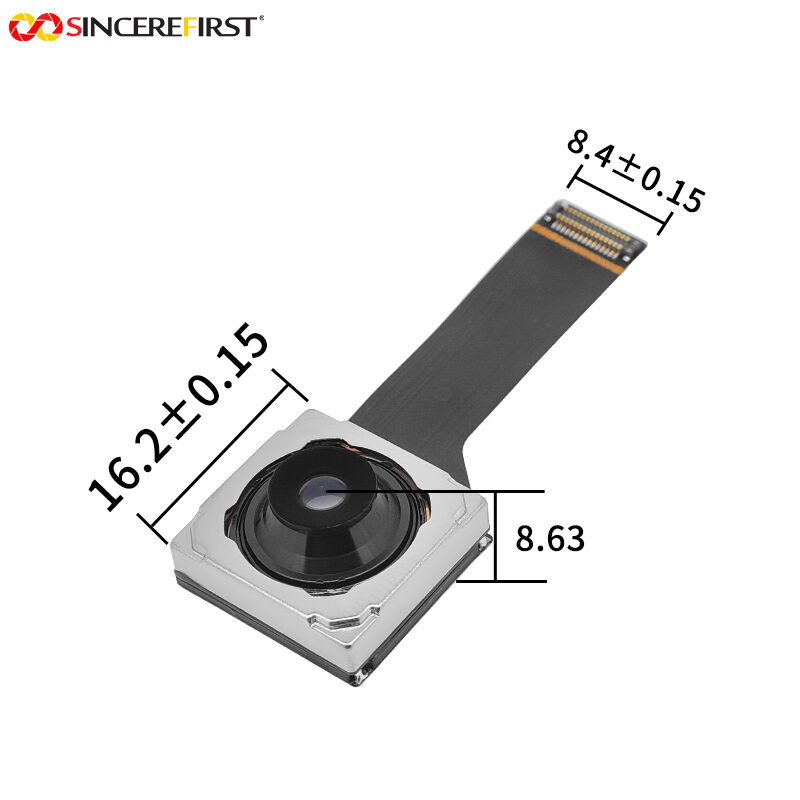

Módulo de Cámara MIPI con Enfoque Automático y Sensor CMOS IMX766
Descripción del Producto:
El módulo de cámara MIPI con enfoque automático y sensor CMOS IMX766 , Construido alrededor del sensor CMOS insignia SONY IMX766, este módulo de cámara MIPI D-PHY con enfoque automático redefine la imagen de precisión para dispositivos de misión crítica que exigen una claridad, precisión geométrica y adaptabilidad a larga distancia sin concesiones.integra un actuador VCM (Motor de Bobina de Voz) para un enfoque automático preciso, con un rango de enfoque que abarca desde 10 cm hasta el infinito.A diferencia de los módulos estándar listos para usar, integra un actuador AF calibrado, una ruta óptica de baja distorsión y una arquitectura de control de grado industrial para unir la calidad de imagen de nivel de consumidor con la confiabilidad de grado industrial, lo que lo hace igualmente adecuado para dispositivos inteligentes de alta gama y sistemas de inspección de precisión donde la consistencia a nivel de píxel y la estabilidad a largo plazo son importantes. Cada elección de diseño, desde el canal de transmisión MIPI de 4 carriles hasta el almacenamiento de calibración OTP y la entrada de alimentación regulada multirriel, está diseñada para eliminar el ruido de la señal, el retraso del enfoque y la distorsión de la imagen, convirtiendo los datos ópticos brutos en una salida visual procesable y repetible.
Características:
1. Alta Resolución Equilibrada en Todo el Marco: Este módulo rompe la compensación común entre la nitidez central y del borde, ofreciendo una resolución central de 2200 L/P y una resolución de esquina de 1700 L/C con una variación estrictamente controlada. Este rendimiento de imagen uniforme elimina los bordes suaves y los detalles sesgados, asegurando que cada píxel en el campo de visión cumpla con los estándares de inspección o captura, lo cual es fundamental para mediciones, reconocimiento y fotografía premium donde la claridad parcial del marco no es aceptable.
2. Distorsión Casi Nula para Precisión de Nivel de Medición: Con una distorsión óptica inferior al 1%, el módulo mantiene una fidelidad geométrica verdadera desde tomas macro de primer plano hasta paisajes de rango infinito. Este nivel de precisión elimina la necesidad de software de corrección posterior a la captura, agiliza la integración y califica el módulo para metrología sin contacto, análisis de defectos y tareas de visión artificial que dependen de proporciones de objetos inalteradas.
3. Enfoque Automático Fluido en Todo el Rango:El sistema AF calibrado cubre un rango flexible en la industria de 10 cm a infinito, transicionando suavemente entre la inspección en interiores y la monitorización a larga distancia sin ajuste manual. Mantiene el bloqueo de enfoque en condiciones dinámicas, admitiendo captura continua y bucles de retroalimentación en tiempo real para drones, cámaras de tablero y hardware de vigilancia.
4. Diseñado para Durabilidad y Cumplimiento:Diseñado con una dimensión crítica CPK > 1.33 y PCB/FPC optimizado para flexión (cobre enrollado sin adhesivo, zonas de flexión suavizadas), el módulo resiste flexiones repetidas y condiciones de operación adversas. Respaldado por datos de calibración almacenados en OTP (MID, AMB, LSC, AF, PDAF) y cumplimiento con los estándares ISF, Phthalate, Sh203 y Be, ofrece un rendimiento constante durante el ciclo de vida y cumple con las regulaciones ambientales y de calidad globales.
Parámetros Técnicos:
| Nombre del Producto |
Módulo de Cámara MIPI
|
|
Sensor
|
IMX766 CMOS
|
| Rango de Enfoque |
10cm-infinito |
|
F.NO
|
2.4
|
|
Interfaz de Salida
|
MIPI |
|
Distancia Focal
|
6.16mm
|
|
Palabras Clave
|
MIPIMódulo de Cámara
|
|
Garantía
|
10 Años
|
|
Distorsión
|
<1%
|
|
Nombre de la Marca
|
SINCEREFIRST
|
Aplicaciones:
- Hogar Inteligente: La ventaja de los píxeles grandes permite a la cámara reconocer claramente el estado de actividad de los miembros de la familia por la noche o en condiciones de poca luz; el amplio FOV puede cubrir un área interior más grande, y un solo dispositivo puede monitorear toda la habitación; el diseño compacto facilita la integración oculta en productos domésticos, manteniendo la estética sin sacrificar el rendimiento.
- VR/AR: La alta velocidad de fotogramas de 120 FPS combinada con el obturador global puede capturar con precisión movimientos rápidos de manos y rotaciones de cabeza, proporcionando datos visuales fluidos y sin desenfoque; las excelentes características de respuesta en el infrarrojo cercano admiten la cooperación con marcadores infrarrojos para lograr un posicionamiento espacial y un seguimiento de movimiento de alta precisión, mejorando el realismo de las experiencias inmersivas.
- Inspección AOI: A una velocidad de transporte de placa de 2 m/s en líneas de producción SMT, el obturador global congela imágenes de juntas de soldadura y componentes; la resolución de píxeles de 3 µm cumple con los requisitos de inspección para componentes 01005; la iluminación NIR suprime la interferencia de reflexión de las almohadillas; los datos RAW de 10 bits admiten modelos de aprendizaje profundo para identificar defectos ocultos como microgrietas y juntas de soldadura frías.
Proceso Personalizado:
1. Puede proporcionar dibujos o muestras, así como solicitar documentación y desarrollada por nuestro personal de ingeniería.
2. Comunicación o Reunión
3. Nos comunicaremos con usted en detalle para determinar el producto que necesita e intentar establecer el producto más adecuado para usted
según sus necesidades.
4. Desarrollo de Muestras
5. Determinar los detalles de la muestra de desarrollo y el tiempo de entrega. Comuníquese en cualquier momento para garantizar un progreso fluido.
6. Pruebas de Muestras
7. Pruebe y envejezca en su aplicación, envíe los resultados de las pruebas, no es necesario modificar, producción en masa.
