3.3mm Ultra-Miniatura OV9734 Sensor Modulo de cámara de endoscopio separado

Módulo de Cámara Endoscópica Separada con Sensor OV9734 Ultra-Miniatura de 3.3mm

Descripción del Producto:

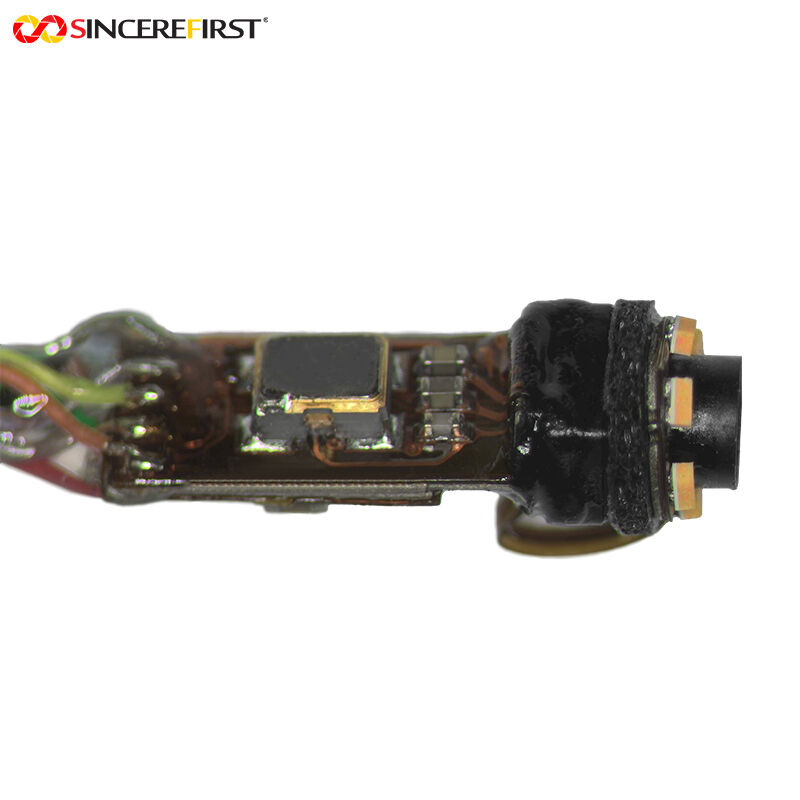

Este es un Módulo de Cámara Endoscópica Separada con Sensor OV9734 Ultra-Miniatura de 3.3mm, Este módulo es una cámara endoscópica de tipo remoto ultracompacta construida alrededor del sensor de imagen de grado industrial OV9734 de 1/9 de pulgada. La sonda tiene un diámetro de solo 3.3 mm, lo que permite imágenes de alta definición y gran angular de 102° en espacios extremadamente confinados. El sistema adopta un diseño separado, con la sonda y la unidad de control principal posicionadas de forma independiente, lo que mejora la flexibilidad de instalación y la adaptabilidad a trayectorias complejas. El sistema óptico presenta una apertura F4.0, que proporciona una profundidad de campo suficiente, mientras que seis LED blancos 0201 ofrecen iluminación continua para una visibilidad clara incluso en completa oscuridad (0 lux). La distorsión de la lente se corrige a través de una estructura óptica de múltiples elementos, manteniendo la distorsión del borde dentro de límites aceptables y asegurando una representación precisa de los defectos de la pared del tubo y la morfología de objetos extraños. Este módulo endoscópico está diseñado como una solución especializada para inspección industrial, mantenimiento de equipos, exploración de tuberías y otros escenarios de detección especializados, combinando miniaturización, facilidad de uso y rendimiento confiable en un sistema de imágenes integrado.

Características:

1. Núcleo de Imagen de Grado Industrial: Equipado con el sensor CMOS OV9734 de 1/9 de pulgada, cuidadosamente adaptado al formato óptico, la micro-sonda de 3.3 mm logra imágenes de gran angular de 102° con distorsión mínima. La resolución del borde cumple con los requisitos para la identificación precisa de defectos.

2. Imágenes Claras en Completa Oscuridad: Seis LED blancos 0201 proporcionan iluminación continua uniforme sin zonas oscuras. El espectro de los LED está optimizado para la curva de respuesta del sensor, evitando problemas comunes como cambios de color o sesgo azul, y reproduciendo la apariencia real de los objetos inspeccionados.

3. Sistema Óptico Optimizado: Un conjunto de lentes en miniatura de múltiples elementos con recubrimientos antirreflectantes y apertura F4.0 garantiza una profundidad de campo suficiente en entornos de corto alcance, al tiempo que suprime la luz parásita. Esto permite una visualización clara de las texturas superficiales, marcas de desgaste y otros detalles finos en las paredes de las tuberías.

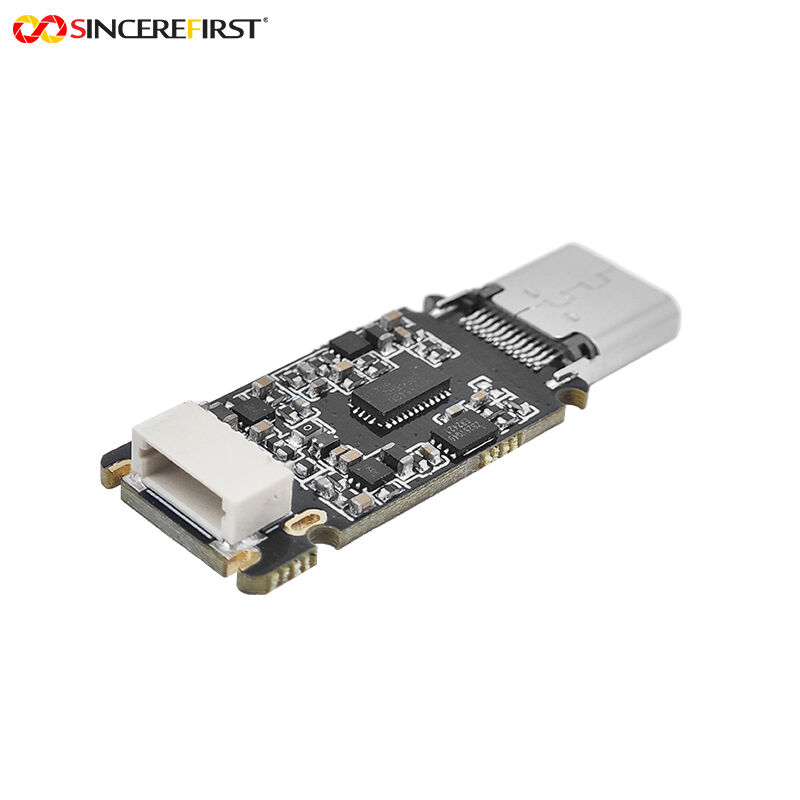

4. Estructura Flexible: El diseño separado, con la sonda y la unidad de control principal posicionadas de forma independiente, aumenta la flexibilidad de instalación y permite que la sonda navegue por trayectorias complejas o restringidas.

Parámetros Técnicos:

Aplicaciones:

• Laringoscopio Desechable: La lente delgada de 1.6 mm se puede insertar fácilmente en la zona de la garganta; el diseño impermeable IP67 facilita la desinfección a alta temperatura después de la cirugía para prevenir infecciones cruzadas. Las imágenes de alta definición 720P + luces de relleno LED presentan claramente el estado de las cuerdas vocales y la mucosa de la garganta, ayudando a los médicos a diagnosticar rápidamente inflamaciones u obstrucciones por cuerpos extraños.​
• Endoscopio de Inspección Interna para Instrumentos de Precisión: Adecuado para el mantenimiento interno de equipos de precisión como movimientos de relojes y micromotores. La lente de 1.6 mm puede penetrar en estrechas brechas mecánicas; la alta resolución de 720x720 identifica con precisión problemas sutiles como el desgaste de engranajes y circuitos sueltos, y el enfoque manual permite un enfoque flexible en partes clave.​
• Endoscopio de Inspección de Tuberías de Aire Acondicionado Doméstico: La interfaz Micro USB se puede conectar directamente a teléfonos móviles o tabletas para uso plug-and-play. La capacidad a prueba de polvo y agua IP67 resiste el polvo y el agua condensada en las tuberías de aire acondicionado; el rango de enfoque de 5 a 50 mm se adapta a tuberías de diferentes diámetros. Las luces de relleno LED + FOV amplio permiten una observación completa de la acumulación de polvo y moho en las paredes internas de las tuberías.​
• Endoscopio Dental Veterinario: Dirigido a las necesidades de examen oral de mascotas como gatos y perros. La lente delgada de 1.6 mm evita la incomodidad de las mascotas; 4 luces de relleno LED iluminan la parte profunda de la cavidad oral. Las imágenes de alta definición 720P presentan claramente problemas como el cálculo dental y la inflamación gingival, y el efecto de baja distorsión permite a los veterinarios diagnosticar con precisión las condiciones.

Proceso de Personalización:

1. Puede proporcionar dibujos o muestras, así como solicitar documentación y desarrollada por nuestro personal de ingeniería.
2. Comunicación o Reunión
3. Nos comunicaremos con usted en detalle para determinar el producto que necesita e intentar establecer el producto más adecuado para usted
según sus necesidades.
4. Desarrollo de Muestras
5. Determinar los detalles de la muestra de desarrollo y el tiempo de entrega. Comunicarse en cualquier momento para garantizar un progreso fluido.
6. Pruebas de Muestras
7. Pruebe y envejezca en su aplicación, envíe los resultados de las pruebas, no es necesario modificar, producción en masa.
