Brigadas de inspección industrial ES101 Sensor USB Modulo de cámara de endoscopio separado

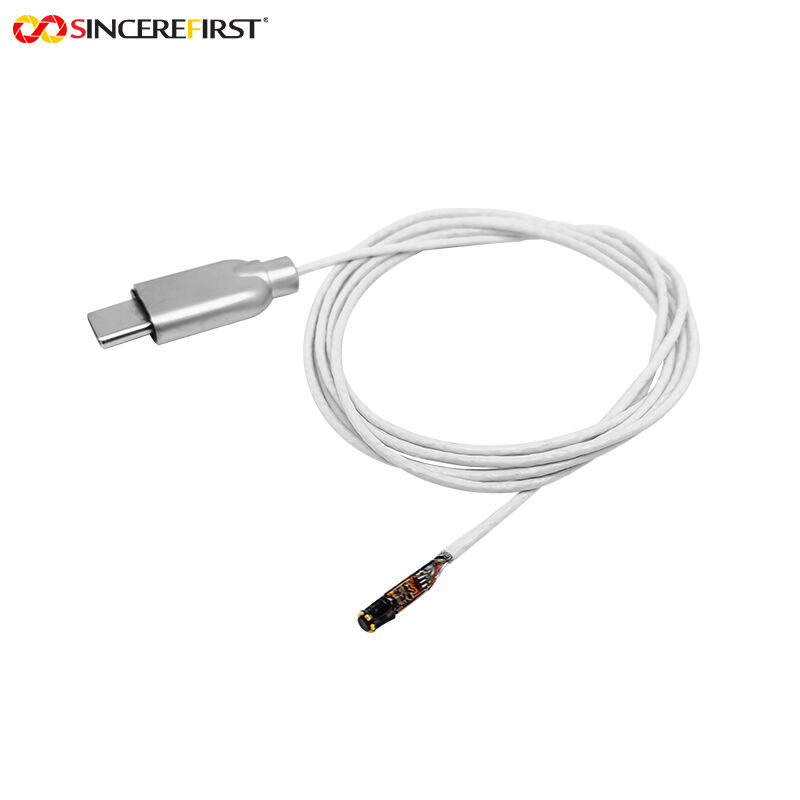

Módulo de cámara de endoscopio USB separado con sensor ES101 de Brigates para inspección industrial

Descripción del producto:

Este es un módulo de cámara de endoscopio USB separado con sensor ES101 de Brigates para inspección industrial, una solución de microimagen profesional integrada con tecnología de detección de imágenes de alto rendimiento. Equipado con el sensor de imagen CMOS en color ES101 de Brigates, cuenta con 1MP de píxeles y una resolución de alta definición de 1000x1000, capaz de emitir de forma estable dos tipos de imágenes de alta velocidad de fotogramas: 1000x1000@60FPS y 1000x800@75FPS. El tamaño del sensor es de 1/9 de pulgada, con un tamaño de píxel de 1,4μm×1,4μm, y el formato de salida admite RAW de 10 bits/8 bits, reservando suficiente espacio para el procesamiento posterior de la imagen. El producto adopta un diseño de enfoque manual, combinado con un campo de visión ultra amplio de 140°, y el diámetro de la lente del módulo desnudo es de solo 3,1 mm, lo que puede adaptarse fácilmente a las necesidades de observación de espacios estrechos. También integra 6 luces LED blancas para proporcionar un efecto de luz de relleno uniforme y estable. En términos de estructura y compatibilidad, el módulo adopta un diseño separado, se conecta a la placa DSP a través de una interfaz Tipo-C que admite la velocidad MIPI 1Lane, y luego emite datos a través de la interfaz Tipo-C, compatible con la velocidad USB2.0 y el protocolo UVC, y adaptable a varios dispositivos terminales. El proceso de producción adopta la tecnología SMT y el proceso AA para garantizar la consistencia y estabilidad de los productos producidos en masa, y ha pasado múltiples pruebas y certificaciones internacionales como CE, FCC, RoHS y Reach, cumpliendo con los estándares de acceso al mercado de muchos lugares del mundo.

Características:

1. Capacidad de captura dinámica de alta velocidad de fotogramas: la salida de 60FPS y 75FPS puede congelar con precisión objetivos en movimiento rápido, eliminando por completo los artefactos de movimiento en escenarios como latidos cardíacos, movimientos respiratorios o manipulación rápida de instrumentos, proporcionando una base de análisis fotograma a fotograma para el diagnóstico dinámico.
2. Calidad de datos de imagen de grado profesional: la relación de aspecto cuadrada de 1MP proporciona un área fotosensible efectiva más grande en comparación con las soluciones tradicionales de 720p. Combinado con la salida RAW de 10 bits que conserva 1024 niveles de profundidad de color, ofrece datos sin procesar de alta fidelidad para el diagnóstico asistido por computadora y el procesamiento de algoritmos de IA.

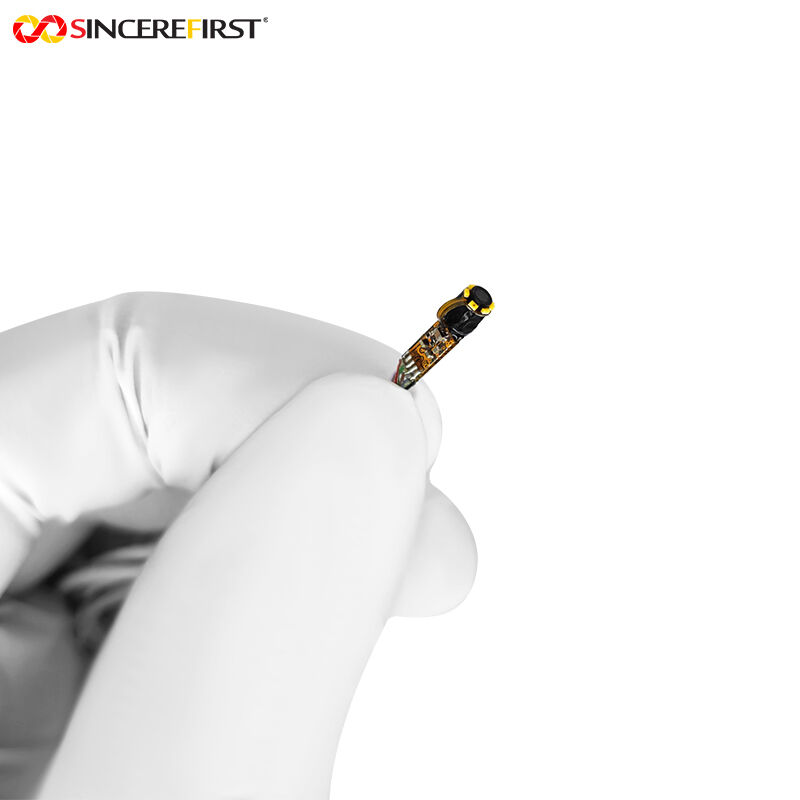

3. Diseño óptico integrado miniaturizado: la lente de 3,1 mm de diámetro integra el sensor con 6 fuentes de luz LED, eliminando la necesidad de guías de luz externas y reduciendo significativamente la invasividad de la sonda. El campo de visión de gran angular de 140° permite la observación panorámica con una sola inserción, acortando los tiempos de procedimiento e inspección.

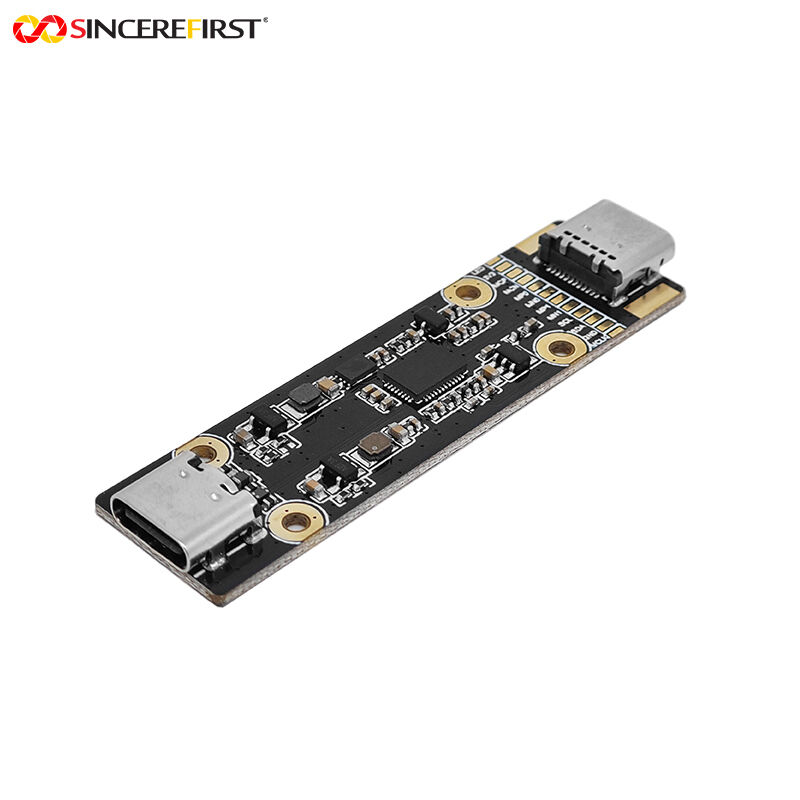

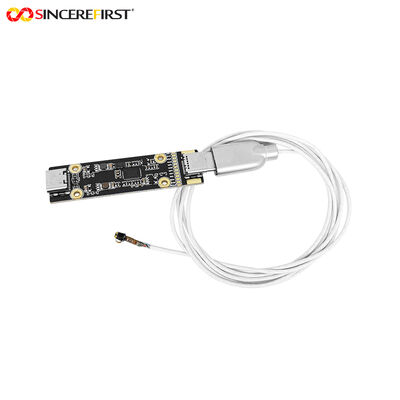

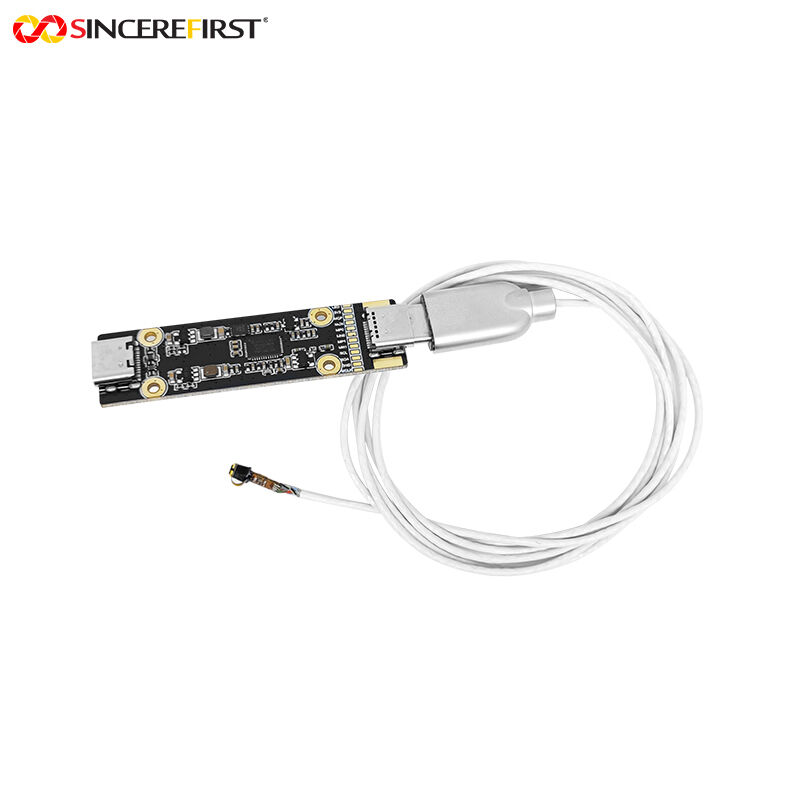

4. Arquitectura de sistema separada flexible: el diseño separado de la sonda y la placa DSP admite el reemplazo de puntas estériles intercambiables en caliente, lo que reduce los costos de un solo uso. La interfaz Tipo-C unificada simplifica el cableado y la fuente de alimentación, es compatible con dispositivos terminales multiplataforma y facilita la integración rápida.
5. Fabricación y cumplimiento de grado médico: el proceso AA (Alineación Activa) garantiza la concentricidad a nivel de micras entre el sensor y la lente, maximizando la consistencia de la calidad de la imagen en los bordes. La tecnología SMT y las certificaciones internacionales garantizan la estabilidad de la producción en lotes y el cumplimiento normativo.

Parámetros técnicos:

Aplicaciones:

• Histeroscopios: sus características de sonda en miniatura y alta velocidad de fotogramas lo hacen muy adecuado para exámenes y cirugías histeroscópicas. Permite una observación clara y fluida de la morfología endometrial sutil, los pólipos o las adherencias, lo que ayuda a los médicos en el diagnóstico preciso y los procedimientos endoscópicos precisos.
• Laparoscopios: se puede integrar en instrumentos laparoscópicos. En cirugías mínimamente invasivas como la colecistectomía o la apendicectomía, proporciona una vista en tiempo real amplia y fluida de la cavidad abdominal, lo que ayuda a los cirujanos a observar claramente la anatomía de los tejidos y el movimiento de los instrumentos.
• Endoscopios de tuberías industriales: se implementan en endoscopios industriales o robots de rastreo para detectar corrosión, grietas o defectos de soldadura dentro de las tuberías en los sectores de energía, química y otros. La alta velocidad de fotogramas captura eficazmente los detalles de los defectos en entornos fluidos o durante los movimientos de escaneo, mientras que el gran angular de 140° reduce los puntos ciegos de inspección.
• Rinofaringolaringoscopios electrónicos: su tamaño en miniatura facilita la entrada en la cavidad nasal y la garganta. Los LED de alto brillo proporcionan una amplia iluminación, y las imágenes de alta velocidad de fotogramas muestran claramente detalles dinámicos como las vibraciones de las cuerdas vocales y la morfología de la mucosa, lo que lo hace adecuado para exámenes de rutina y diagnóstico en otorrinolaringología.

Proceso personalizado:

1. Puede proporcionar dibujos o muestras, así como solicitar documentación y desarrollado pornuestro personal de ingeniería.
2. Comunicación o reunión
3. Nos comunicaremos con usted en detalle para determinar qué producto necesita e intentaremos configurar el producto más adecuado para usted
según sus necesidades.
4. Desarrollo de muestra
5. Determine los detalles de la muestra de desarrollo y el tiempo de entrega. Comuníquese en cualquier momento para garantizar un progreso sin problemas.
6. Pruebas de muestra
7. Pruebe y envejezca en su aplicación, comente los resultados de la prueba, no es necesario modificar, producción en masa.
