Módulo de cámara USB AI con sensor CMOS LED de obturador global Color/Mono

Módulo de cámara USB AI con sensor CMOS de color/monocromo y obturador global LED

Descripción del producto:

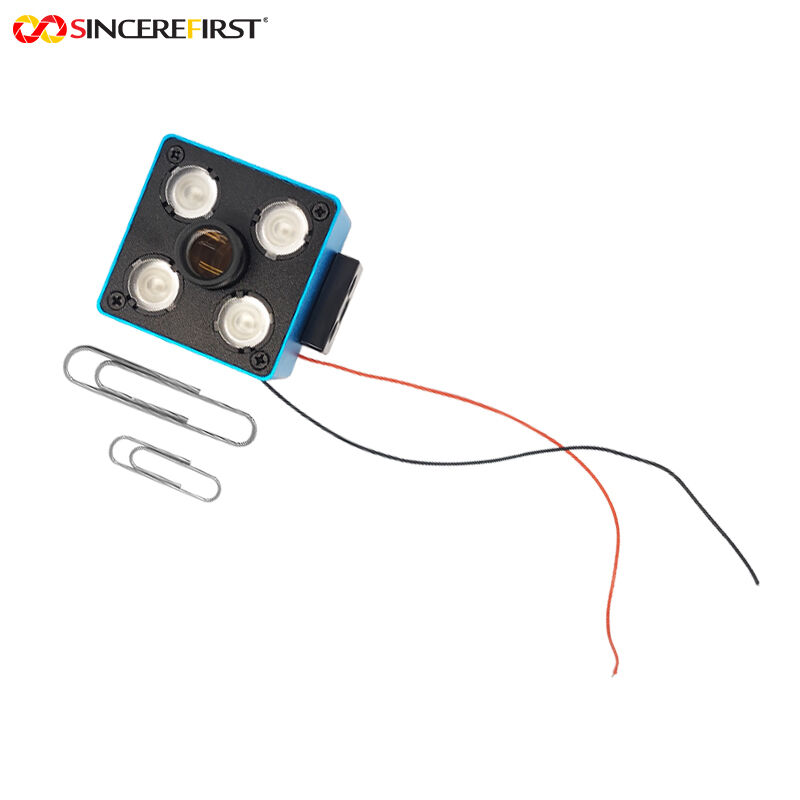

Este es un módulo de cámara USB AI con sensor CMOS de color/monocromo y obturador global LED, cuya característica principal radica en el diseño coordinado de sensores de imagen CMOS monocromos/color de doble versión opcionales y 4 perlas LED integradas en la carcasa: Cuando se combina con un sensor CMOS de color, las 4 perlas LED aseguran la salida de imágenes en color reales y uniformes en escenarios que requieren una reproducción precisa del color; cuando se combina con un sensor CMOS monocromo, las perlas LED pueden mejorar el contraste claro-oscuro y resaltar características detalladas como bordes y texturas del objeto objetivo.​
Los parámetros de hardware del módulo cubren completamente las necesidades de múltiples escenarios: está equipado con una resolución de 2MP (1920×1080) y admite una salida estable de alta velocidad de fotogramas de 1080P@60FPS, equilibrando la claridad de la imagen y la captura dinámica fluida; el tamaño del sensor es de 1/2,6 pulgadas y, combinado con el gran tamaño de píxel de 3μm×3μm, mejora significativamente la capacidad de detección de luz en entornos con poca luz y reduce el ruido de la imagen; en términos de funciones principales, admite obturador global, exposición global y funciones de disparo externo; el formato de salida es compatible con la codificación dual MJPG/YUY2, adaptándose a las necesidades de decodificación de diferentes plataformas de software; adopta un diseño de enfoque manual, con un rango de enfoque que cubre desde macro de 1 cm hasta infinito, lo que permite la captura de detalles de primer plano e imágenes de larga distancia según sea necesario; la interfaz utiliza USB Tipo-C, compatible con la velocidad de transmisión de alta velocidad USB3.0 (5 Gbps), y se combina con el protocolo universal UVC, que es compatible con los sistemas operativos más comunes como Windows, Linux y macOS sin controladores adicionales, lo que permite el plug-and-play; el módulo está equipado con una carcasa protectora, y su proceso de producción adopta el proceso ecológico SMT y el proceso AA (Alineación Activa) para garantizar la precisión óptica y la estabilidad estructural. Al mismo tiempo, ha pasado múltiples pruebas y certificaciones internacionales, incluidas FCC, CE, Reach y RoHS, cumpliendo con los requisitos de cumplimiento del mercado global.

Características:

1. Mayor adaptabilidad a la escena: La combinación de sensor de color + luz de relleno LED se centra en la reproducción del color, resolviendo el problema de la distorsión del color y adaptándose a escenarios que requieren juicio de color; la combinación de sensor monocromo + luz de relleno LED mejora el contraste claro-oscuro y resalta las características detalladas, adecuado para la identificación de defectos como arañazos metálicos y pequeñas grietas. En comparación con los módulos de un solo sensor, puede cubrir más escenarios con necesidades diferenciadas.​
2. Imágenes HD fluidas: El gran tamaño de píxel de 3μm×3μm mejora la capacidad de detección de luz en condiciones de poca luz y, cuando se combina con el sensor de 1/2,6 pulgadas, aún puede mantener imágenes de bajo ruido en entornos oscuros; la alta velocidad de fotogramas de 1080P@60FPS combinada con el obturador global puede capturar claramente objetivos en movimiento rápido (como piezas de trabajo de la línea de montaje) sin desenfoque de movimiento, equilibrando la calidad de la imagen y la eficiencia de captura dinámica.​
3. Compatibilidad flexible: El diseño de enfoque manual admite el ajuste flexible desde macro de 1 cm hasta infinito, lo que permite un control preciso de la profundidad de campo de acuerdo con la distancia del objetivo de disparo para capturar detalles a diferentes distancias; la función de disparo externo puede vincularse con dispositivos externos como sensores fotoeléctricos y PLC para bloquear con precisión el tiempo de disparo, eliminando disparos fallidos y disparos falsos, y adaptándose a escenarios de operación automatizados.​

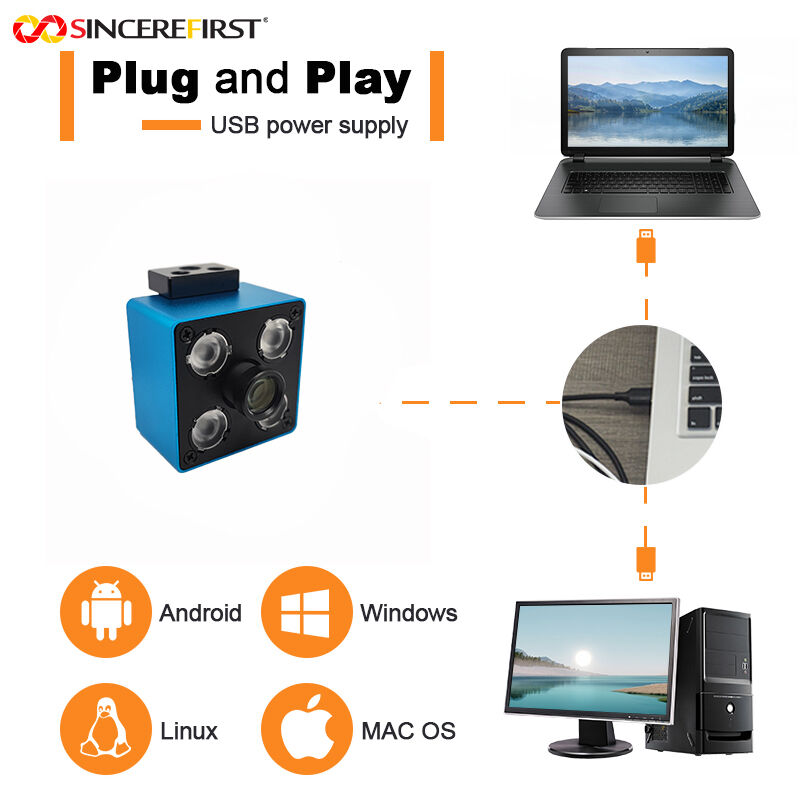

4. Calidad estable: El protocolo sin controlador UVC, combinado con la transmisión de alta velocidad USB3.0 y la interfaz Tipo-C, se puede integrar rápidamente en dispositivos con diferentes sistemas operativos, lo que reduce los costos de desarrollo secundario; el proceso SMT, el proceso AA y las certificaciones internacionales garantizan la estabilidad de grado industrial, lo que permite la adaptación a entornos complejos como el polvo y la ligera vibración, y reduce la frecuencia y los costos de mantenimiento del equipo.

Parámetros técnicos:

Aplicaciones:

• Inspección de calidad de apariencia: Adoptando el sensor CMOS de color + luz de relleno LED, el LED ajusta el brillo para evitar el reflejo en la superficie de la carcasa, identificando con precisión defectos como diferencias de color y recubrimiento desigual. La alta velocidad de fotogramas de 1080P@60FPS se adapta a la inspección de la línea de montaje de alta velocidad, asegurando que la apariencia de cada producto cumpla con los estándares.​
• Detección de defectos de piezas: Combinando el sensor CMOS monocromo + luz de relleno LED, el LED mejora el contraste entre arañazos, rebabas en la superficie de la pieza y el color base del metal. El obturador global elimina el desenfoque de movimiento durante la transmisión de la pieza, y el enfoque manual macro de 1 cm captura claramente pequeños defectos, cumpliendo con los requisitos de precisión de inspección de calidad de las piezas industriales.​
• Inspección de calidad de impresión: Usando el sensor de color + luz de relleno LED para restaurar el color verdadero de los patrones impresos, detectando problemas como fuentes borrosas, desplazamiento de patrones y diferencias de color. El disparo externo se vincula con la máquina de impresión para disparos síncronos, evitando inspecciones perdidas durante el proceso de impresión y asegurando la consistencia de la impresión.​
• Medición de dimensiones de componentes: Seleccionando el sensor monocromo + luz de relleno LED para resaltar el contorno y los detalles de los pines de los componentes. El enfoque manual se ajusta a la superficie del componente, y la función de disparo externo se combina con equipos de medición síncronos para obtener con precisión datos dimensionales como la longitud del componente y el paso de los pines, cumpliendo con los estándares de precisión para la producción de componentes electrónicos.​

Proceso personalizado:

1. Puede proporcionar dibujos o muestras, así como solicitar documentación y desarrollado por nuestro personal de ingeniería.
2. Comunicación o Reunión
3. Nos comunicaremos con usted en detalle para determinar qué producto necesita e intentaremos configurar el producto más adecuado para usted
según sus necesidades.
4. Desarrollo de muestra
5. Determine los detalles de la muestra de desarrollo y el tiempo de entrega. Comuníquese en cualquier momento para garantizar un progreso sin problemas.
6. Prueba de muestra
7. Pruebe y envejezca en su aplicación, comente los resultados de la prueba, no es necesario modificar, producción en masa.

Acerca de NOSOTROS:

Marcas y clientes cooperativos:

Por qué elegirnos:

Imágenes detalladas:
