Módulo de cámara con obturador global IoT con sensor de imagen OV9782 de 1MP

Módulo de cámara de obturador global IoT con sensor de imagen 1MP OV9782

Descripción del producto:

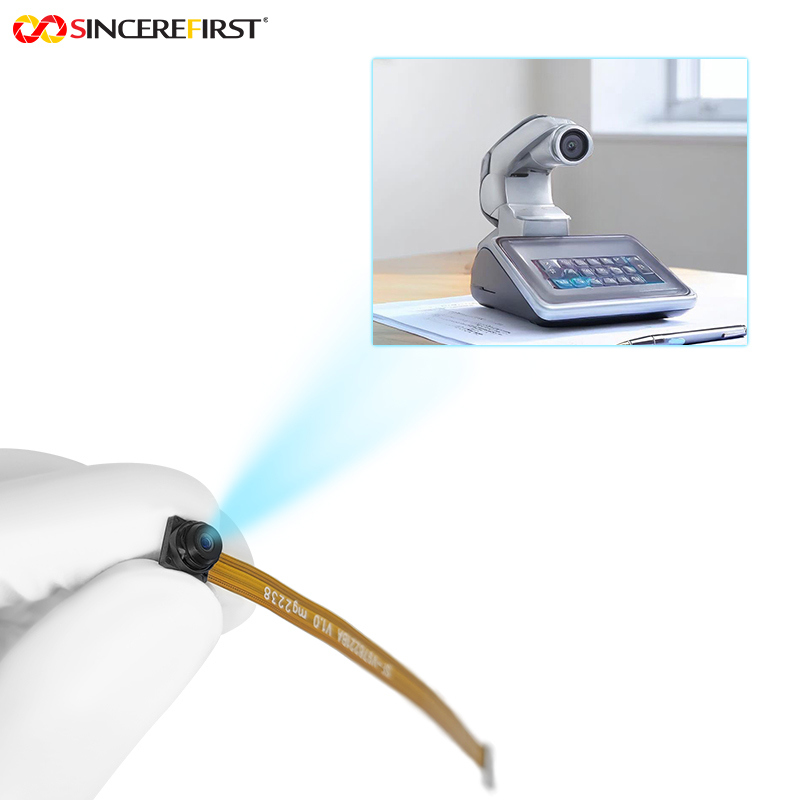

Este es un módulo de cámara de obturador global IoT con sensor de imagen 1MP OV9782, que adopta el sensor CMOS OV9782 de OmniVision. Con una arquitectura profundamente integrada de la tecnología OmniPixel®3‑GS y píxeles grandes de 3μm×3μm como núcleo, logra un equilibrio preciso entre la eficiencia cuántica y la resolución espacial en el campo del CMOS de obturador global: El tamaño de píxel grande de 3μm aumenta significativamente la entrada de luz por píxel; combinado con la eficiencia cuántica optimizada de la tecnología OmniPixel®3‑GS, puede reducir el ruido de la imagen y mantener una calidad de imagen pura incluso en entornos con poca luz, como espacios interiores tenues o retroiluminación exterior, satisfaciendo las necesidades de reconocimiento e imágenes de alta precisión. Mientras tanto, esta tecnología funciona en sinergia con la función de obturador global, y cuando se combina con la alta velocidad de fotogramas de salida de 1280x800P@120FPS, puede capturar con precisión los detalles de los objetivos en movimiento rápido y evitar el desenfoque de movimiento.​

El módulo tiene 1MP de píxeles efectivos y admite el formato de salida RAW de 8/10 bits, lo que garantiza la adquisición de datos de imagen originales para el procesamiento de datos nativos por parte de la IA del backend. El tamaño del sensor es de 1/4 de pulgada, y su configuración óptica incluye una gran apertura F2.2 y un diseño de distancia focal de 1,66 mm. El amplio rango de enfoque de 30 cm~Infinito se adapta a escenarios de disparo a múltiples distancias, mientras que el campo de visión (FOV) ultra amplio de 120° combinado con una baja distorsión TV de < -10% permite una cobertura de área amplia al tiempo que garantiza una calidad de imagen nítida.​

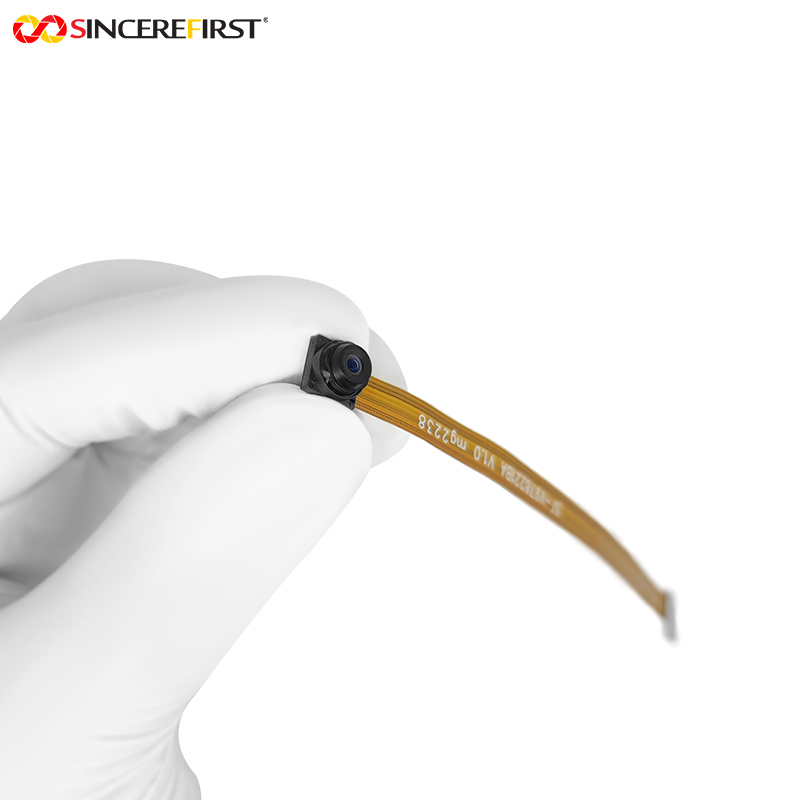

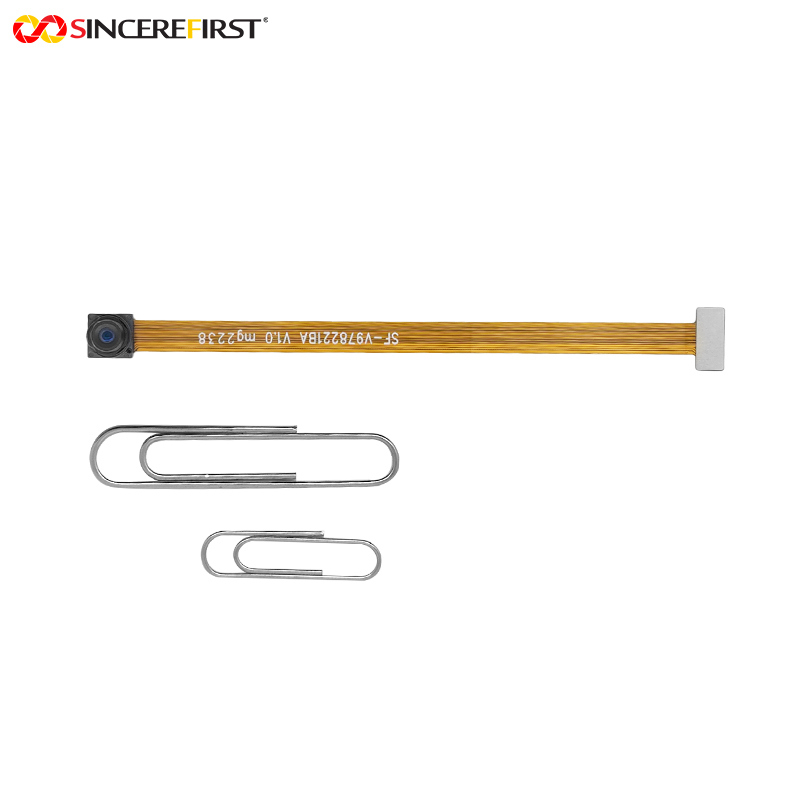

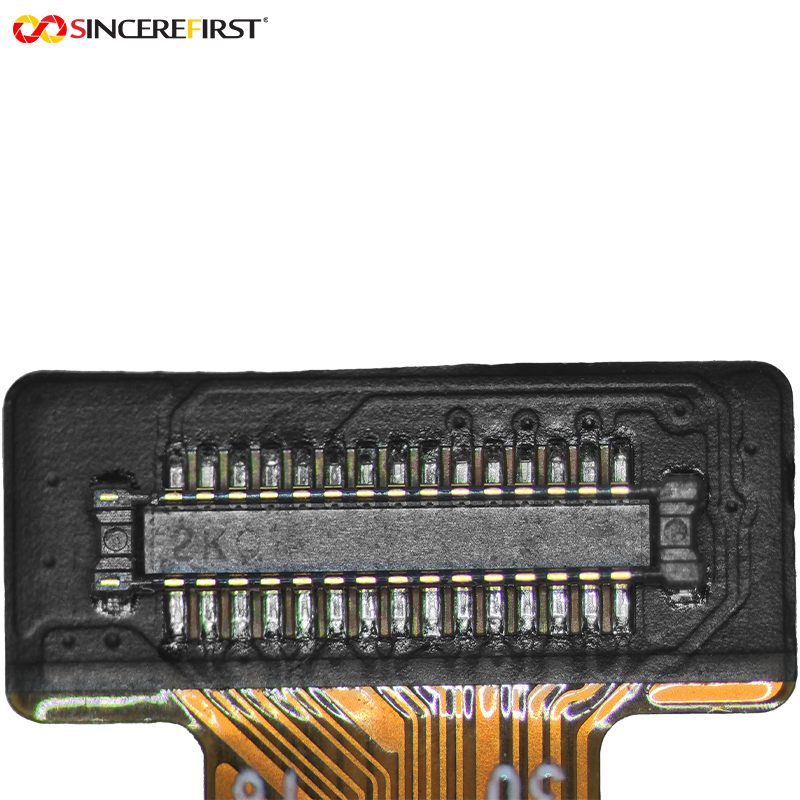

El producto adopta una distancia focal fija con enfoque manual y presenta un diseño compacto en forma de tira de solo 7 mm×7 mm×5,12 mm, que se puede incrustar de forma flexible en espacios de instalación estrechos. También es compatible con la interfaz de salida serie MIPI de doble canal y la interfaz de salida paralela DVP. Fabricado mediante el proceso SMT y la tecnología AA (Alineación Activa), garantiza la precisión y la estabilidad de la producción en masa. Además, ha pasado múltiples pruebas y certificaciones internacionales, incluidas CE, FCC, RoHS y REACH, cumpliendo totalmente con los estándares globales de acceso al mercado.

Características:

1. Capacidad de imagen con poca luz: Los píxeles grandes de 3μm×3μm combinados con la tecnología OmniPixel®3‑GS mejoran significativamente la eficiencia de entrada de luz y la eficiencia cuántica en entornos con poca luz, reduciendo la interferencia de ruido y asegurando la pureza de la imagen y la restauración de detalles.​
2. Calidad de imagen dinámica HD: La alta velocidad de fotogramas de 120FPS funciona en sinergia con la función de obturador global para eliminar por completo el desenfoque de movimiento en escenarios de movimiento rápido. Al mismo tiempo, el formato de salida RAW de 8/10 bits conserva más detalles de la imagen, adaptándose a las necesidades del procesamiento de imágenes de alta precisión.​
3. Excelente rendimiento óptico: El FOV ultra amplio de 120° amplía el rango de cobertura de la imagen; la baja distorsión TV de < -10% evita la distorsión de estiramiento en los bordes de la imagen. Combinado con el amplio rango de enfoque de 30 cm~Infinito, permite una adaptación perfecta a escenarios de corta, media y larga distancia.​
4. Fuerte adaptabilidad de integración: El tamaño compacto de 7 mm×7 mm×5,12 mm y el diseño en forma de tira se adaptan a espacios de instalación estrechos; el diseño de doble interfaz es compatible con diferentes plataformas de hardware, lo que permite una integración rápida sin modificaciones adicionales.​
5. Fiabilidad de grado industrial: El proceso SMT y la tecnología AA garantizan la precisión óptica y la estabilidad de la producción en masa del módulo. Múltiples certificaciones internacionales cubren los principales mercados globales, reduciendo los riesgos de cumplimiento para los productos finales.​
6. Fidelidad de datos de dominio RAW: La salida RAW nativa de 10 bits omite los procesos de interpolación de color y reducción de ruido del ISP de post-procesamiento, emitiendo directamente datos originales en patrón Bayer. Proporciona información a nivel de sensor sin comprimir para algoritmos de aprendizaje profundo de backend, lo que lo hace particularmente adecuado para escenarios que requieren una restauración precisa del color, como el diagnóstico médico y el análisis multiespectral.

Parámetros técnicos:

Aplicaciones:

• Hogar inteligente: La ventaja de los píxeles grandes permite que la cámara reconozca claramente el estado de actividad de los miembros de la familia por la noche o en condiciones de poca luz; el amplio FOV puede cubrir un área interior más grande, y un solo dispositivo puede monitorear toda la habitación; el diseño compacto facilita la integración oculta en los productos para el hogar, manteniendo la estética sin sacrificar el rendimiento.​
• VR/AR: La alta velocidad de fotogramas de 120FPS combinada con el obturador global puede capturar con precisión los movimientos rápidos de las manos y las rotaciones de la cabeza, proporcionando datos visuales suaves y sin desenfoque; las excelentes características de respuesta al infrarrojo cercano admiten la cooperación con marcadores infrarrojos para lograr un posicionamiento espacial y un seguimiento de movimiento de alta precisión, mejorando el realismo de las experiencias inmersivas.​
• Inspección AOI: A una velocidad de transporte de placa de 2 m/s en las líneas de producción SMT, el obturador global congela las imágenes de las juntas de soldadura y los componentes; la resolución de píxeles de 3μm cumple con los requisitos de inspección para componentes 01005; la iluminación NIR suprime la interferencia de reflexión de las almohadillas; los datos RAW de 10 bits admiten modelos de aprendizaje profundo para identificar defectos ocultos, como microfisuras y juntas de soldadura frías.​

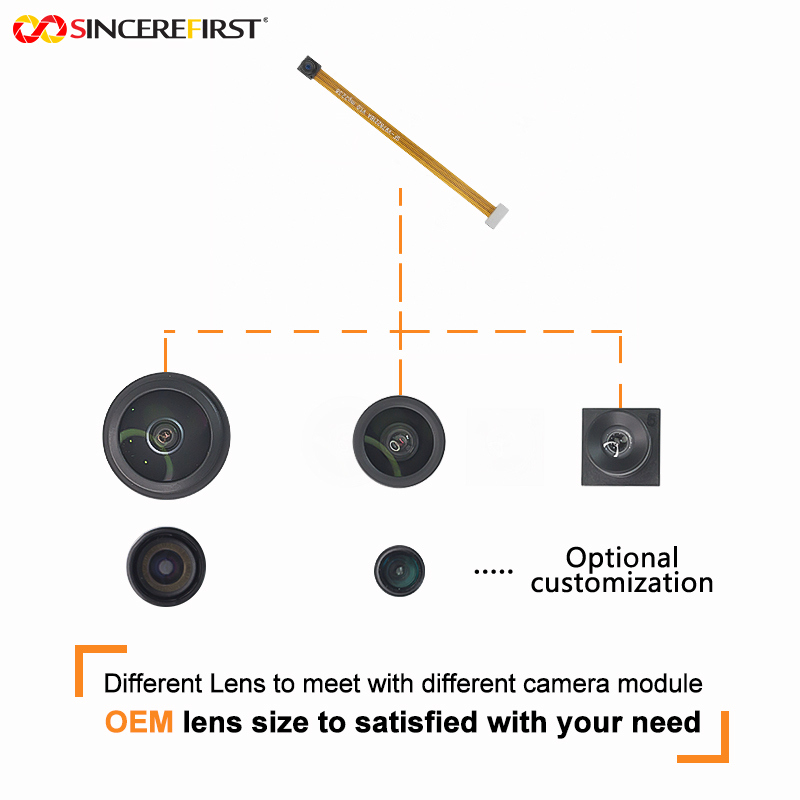

Proceso personalizado:

1. Puede proporcionar dibujos o muestras, así como solicitar documentación y desarrollado por nuestro personal de ingeniería.
2. Comunicación o reunión
3. Nos comunicaremos con usted en detalle para determinar qué producto necesita e intentaremos configurar el producto más adecuado para usted
según sus necesidades.
4. Desarrollo de muestra
5. Determine los detalles de la muestra de desarrollo y el tiempo de entrega. Comuníquese en cualquier momento para garantizar un progreso sin problemas.
6. Prueba de muestra
7. Pruebe y envejezca en su aplicación, comente los resultados de la prueba, no es necesario modificar, producción en masa.
