Módulo de cámara de endoscopio con sensor CMOS USB 2.0 para uso médico e industrial
Descripción del producto:
- Este es un módulo de cámara de endoscopio con sensor CMOS USB 2.0 para uso médico e industrial, una solución óptica que integra una protección robusta y un excelente rendimiento de imagen. Está equipado con un sensor de imagen CMOS en color con 0.08MP de píxeles, capaz de emitir de forma estable imágenes con una resolución QVGA a 240x320@30fps, y admite dos formatos de salida (YUV y MJPEG) para satisfacer las necesidades de transmisión y archivo en diferentes escenarios. En términos de rendimiento óptico, el módulo cuenta con un ángulo de visión diagonal de 105°, combinado con una distancia focal de 0,5 mm y un amplio rango de enfoque de 3~50 mm. Su distorsión TV está estrictamente controlada por debajo del -10%, lo que garantiza eficazmente la autenticidad de la imagen, y admite el enfoque manual para fijar con precisión los objetivos de observación a diferentes distancias.

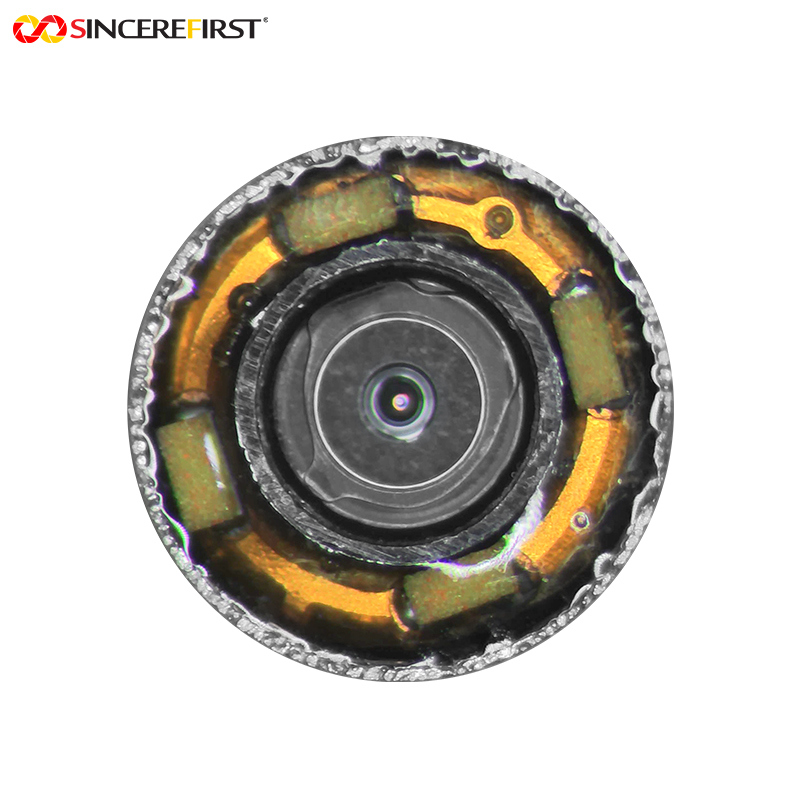

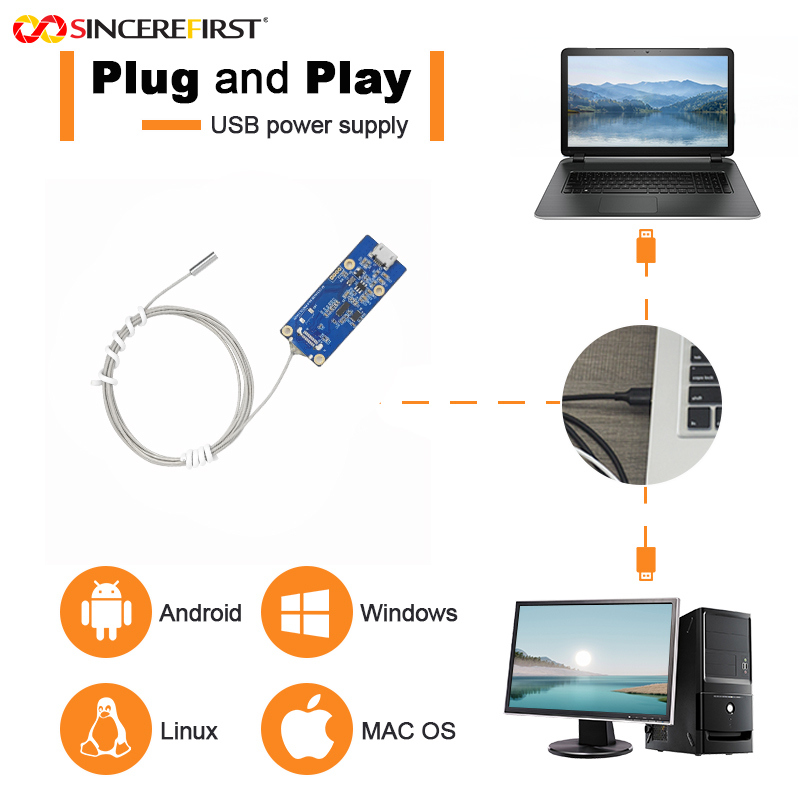

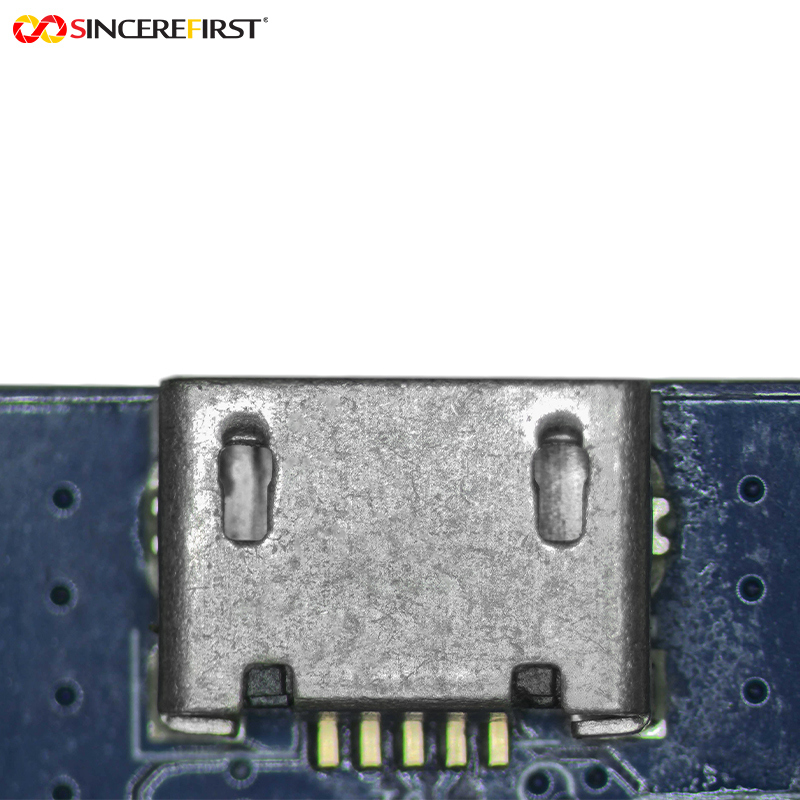

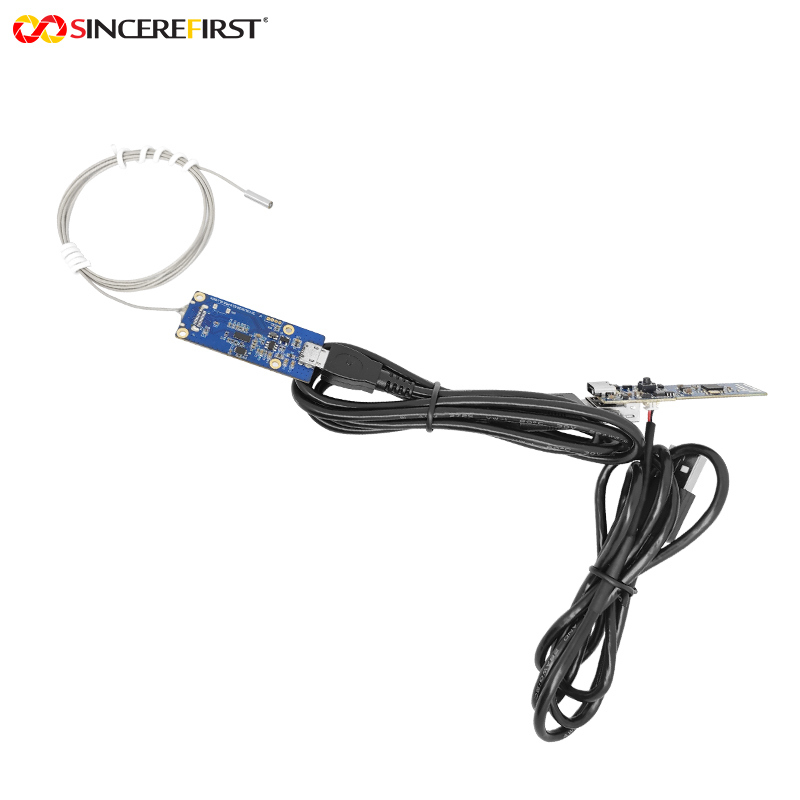

Para el diseño estructural, adopta un esquema separado y logra una conexión de señal estable con la placa DSP a través de la conexión por cable. La placa DSP está equipada con una interfaz Micro USB, que admite la velocidad de transmisión USB 2.0 y el protocolo UVC, lo que permite una conexión rápida a dispositivos sin controladores adicionales. La lente adopta un diseño delgado de 2,8 mm de diámetro con una carcasa exterior de acero y, al mismo tiempo, tiene resistencia al polvo y al agua IP67. Integra 4 luces de relleno LED de tipo 0201 para garantizar la obtención de imágenes en entornos con poca luz. El producto se fabrica utilizando procesos SMT y AA (Alineación Activa) de alta precisión, y ha pasado múltiples certificaciones internacionales, incluidas FCC, CE, Reach y RoHS, lo que garantiza el cumplimiento de los estándares de calidad y los requisitos ambientales de los principales mercados globales.
-
Características:
- Capacidad de funcionamiento en todo tipo de clima:La clasificación de protección IP67 permite que el módulo funcione continuamente durante 30 minutos a una profundidad de agua de 1 metro e impide por completo la intrusión de polvo. Esta característica rompe las limitaciones de uso de los endoscopios tradicionales, lo que le permite mantener un rendimiento estable en entornos extremos como la humedad, el polvo y situaciones que requieren limpieza y desinfección, ampliando significativamente su ámbito de aplicación.
- Excelente estabilidad:El proceso SMT garantiza una conexión firme de los componentes de la lente, lo que reduce el riesgo de desprendimiento durante el uso a largo plazo; el proceso AA logra una alineación de alta precisión de los componentes ópticos, lo que garantiza un rendimiento de imagen constante de cada módulo y reduce los problemas de adaptación causados por las diferencias de lote.
- Imágenes precisas:Beneficiándose del control de distorsión TV por debajo del -10%, combinado con un amplio ángulo de visión de 105°, puede reproducir con precisión la forma geométrica y la posición relativa de los objetos en inspecciones industriales complejas. Esta característica de imagen de alta fidelidad proporciona una base visual fiable para la medición de precisión y el análisis de defectos, evitando eficazmente los juicios erróneos.

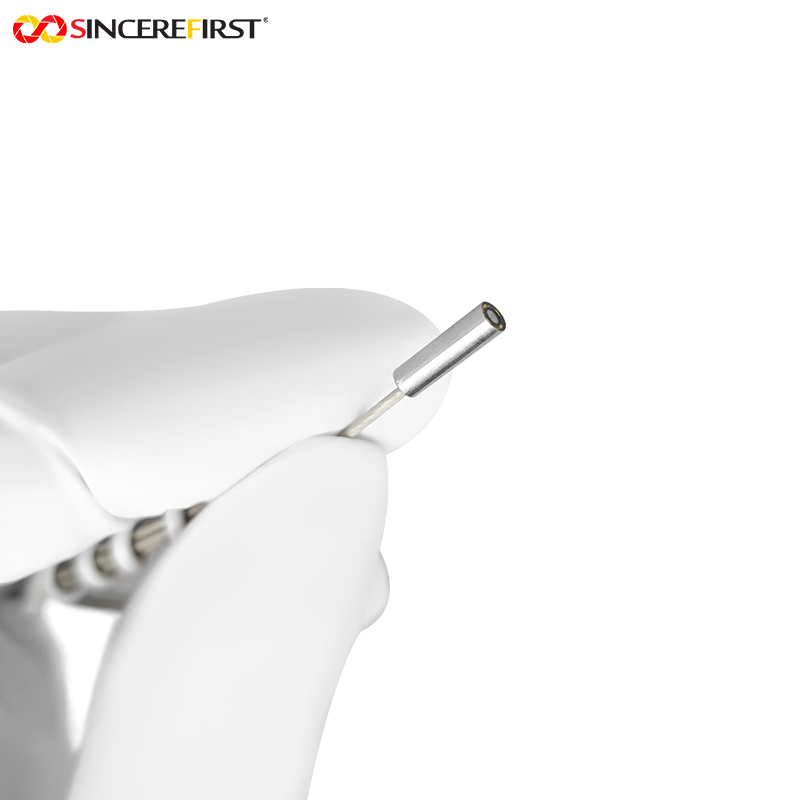

- Tamaño compacto:La lente de carcasa de acero de 2,8 mm de diámetro puede penetrar fácilmente en los espacios estrechos dentro de los dispositivos electrónicos y las interfaces de tuberías, áreas a las que las lentes tradicionales son difíciles de alcanzar. Además, el material de la carcasa de acero reduce el desgaste de la lente al moverse en espacios estrechos, lo que prolonga su vida útil.
Parámetros técnicos:
| Nombre del producto |
Módulo de cámara de endoscopio USB2.0 separado
|
|
Sensor
|
Sensor CMOS
|
| Resolución |
240x320 |
|
FOV
|
D105°
|
|
EFL
|
5mm |
|
Diámetro
|
2.8mm
|
|
Características
|
IP67 a prueba de agua y polvo
|
|
Interfaz
|
Micro USB, USB2.0 |
|
Garantía
|
10 años
|
|
Distorsión TV
|
<-10% |
Aplicaciones:
- Inspección de equipos industriales: Adecuado para la detección de holgura y oxidación de terminales en armarios de distribución de energía y convertidores de frecuencia. La lente de 2,8 mm penetra en los huecos del armario; la protección IP67 evita la intrusión de polvo; las luces de relleno LED iluminan las áreas oscuras; el formato YUV permite la transmisión de imágenes en tiempo real.
- Inspección de estructuras de edificios: Se utiliza para la detección de polillas y grietas en vigas y columnas de madera de edificios antiguos. El ángulo amplio de 105° reduce el contacto frecuente con el edificio; la distancia focal de 0,5 mm captura claramente la veta de la madera; el formato MJPEG almacena imágenes para facilitar el análisis posterior.
- Inspección de tuberías de electrodomésticos: Se centra en la inspección de heladas y corrosión de las tuberías del evaporador en aires acondicionados y refrigeradores. La protección IP67 resiste la humedad; la lente de 2,8 mm entra en las curvas de las tuberías; la distorsión TV por debajo del -10% garantiza que no se estire la forma de la tubería.
- Inspección de mascotas: Se utiliza para la detección de objetos extraños en el esófago y los intestinos de las mascotas. IP67 facilita la desinfección a alta temperatura para prevenir infecciones; el enfoque manual muestra claramente los objetos extraños; el formato YUV permite la transmisión de imágenes en tiempo real.
- Mantenimiento de equipos contra incendios: Para la inspección de daños en armarios de distribución de energía y armarios de control después de incendios. IP67 resiste las manchas de agua y el polvo; las luces de relleno LED iluminan los interiores oscuros; el ángulo amplio de 105° permite la observación general; MJPEG almacena imágenes dañadas.
Proceso personalizado:
1. Puede proporcionar dibujos o muestras, así como solicitar documentación y desarrollado por nuestro personal de ingeniería.
2. Comunicación o reunión
3. Nos comunicaremos con usted en detalle para determinar qué producto necesita e intentaremos configurar el producto más adecuado para usted
según sus necesidades.
4. Desarrollo de muestras
5. Determine los detalles de la muestra de desarrollo y el tiempo de entrega. Comuníquese en cualquier momento para garantizar un progreso sin problemas.
6. Pruebas de muestra
7. Pruebe y envejezca en su aplicación, comente los resultados de la prueba, no es necesario modificar, producción en masa.
