3.5 mm Diámetro BF2013 Sensor Modulo de cámara de endoscopio industrial LED inalámbrico

Módulo de cámara de endoscopio industrial LED inalámbrico con sensor BF2013 de 3,5 mm de diámetro

Descripción del producto:

• Este es un módulo de cámara de endoscopio industrial inalámbrico LED con sensor BF2013 de 3,5 mm de diámetro.sensor BF2013 LED inalámbricomódulo de cámara de endoscopio industrial. En su núcleo se encuentra el sensor de imagen CMOS a color BF2013, que cuenta con 300.000 píxeles efectivos, admite una salida de resolución VGA de 640×480 y ofrece una velocidad de fotogramas máxima de 30 FPS, lo que garantiza imágenes dinámicas fluidas sin latencia. El sensor mide 1/31 de pulgada de tamaño, con una dimensión de píxel único de 2,25 μm × 2,25 μm, un diseño que mejora significativamente la sensibilidad a la luz. Su sistema óptico ofrece un campo de visión amplio de 88°, y el rango de enfoque preciso de 20–60 mm coincide perfectamente con el círculo de imagen máximo de 4,8 mm, lo que lo hace ideal para necesidades de observación a corta distancia. Se adopta un mecanismo de enfoque manual para garantizar imágenes claras a varias distancias de trabajo.​

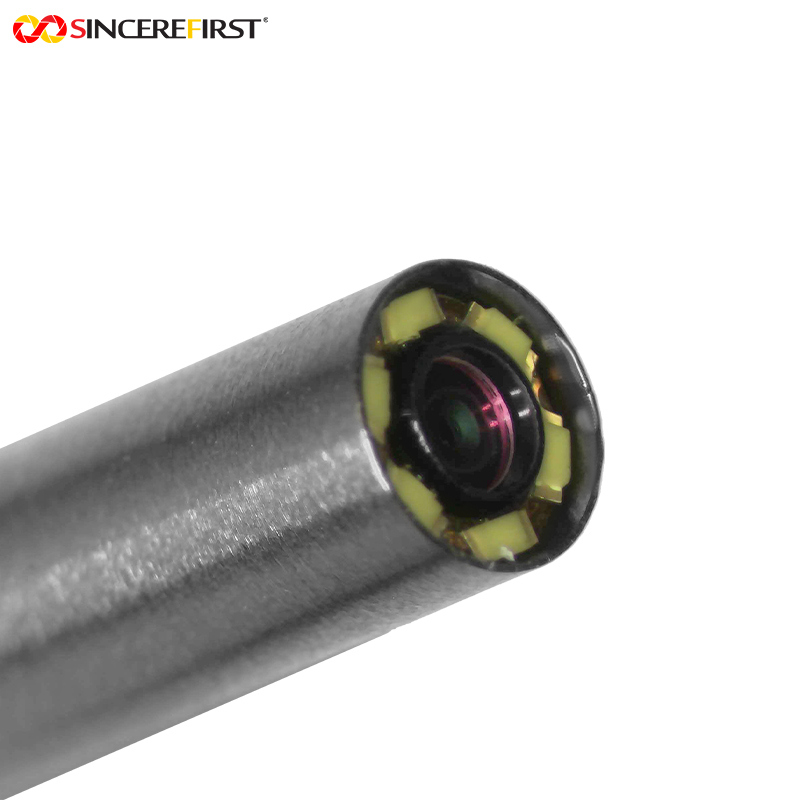

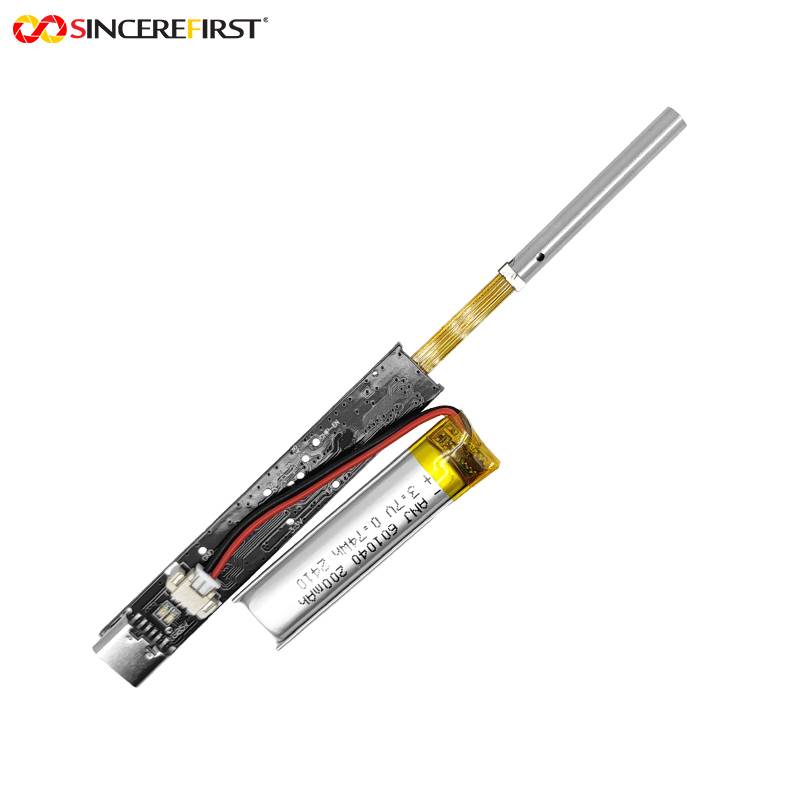

  El módulo presenta un diseño estructural integrado; su lente ultradelgada de 3,5 mm está protegida por una carcasa de acero de alta resistencia, y el interior integra 6 luces de relleno LED 0402 micro para proporcionar una iluminación uniforme en entornos oscuros. Los datos se transmiten a través de una interfaz paralela DVP, y el módulo se puede emparejar de forma flexible con una placa de desarrollo y conectarse a un módulo WiFi, lo que permite una conexión de modo dual con cable e inalámbrica que es compatible con múltiples dispositivos terminales como teléfonos móviles y computadoras. Todo el proceso de fabricación utiliza tecnología SMT (tecnología de montaje superficial) y proceso AA (alineación activa), lo que garantiza que el producto exhiba un excelente rendimiento óptico y una calidad de producción en masa estable.
•

Características:

Solución de conexión inteligente con compatibilidad multi-interfaz​

1. La conexión por cable basada en la placa de desarrollo permite una transmisión de datos estable y confiable, mientras que el módulo WiFi brinda la máxima comodidad para la detección móvil.​
2. El diseño de modo dual permite a los usuarios seleccionar de forma flexible el método de conexión de acuerdo con las necesidades en el sitio, equilibrando la estabilidad del sistema y la flexibilidad operativa.​
3. Los protocolos de interfaz integrales admiten el acceso a varios dispositivos terminales, lo que reduce en gran medida la dificultad de la integración del sistema.​


Fiabilidad de la imagen garantizada por la fabricación de precisión​

1. El proceso AA garantiza una alineación precisa entre el centro óptico de cada módulo y el sensor, eliminando la distorsión de los bordes y la distorsión de la imagen.​
2. La tecnología SMT permite el montaje de alta precisión de componentes electrónicos, lo que garantiza la estabilidad del rendimiento del módulo durante el uso a largo plazo.​
3. La estructura de la lente protegida por una carcasa de acero resiste eficazmente el impacto externo, adaptándose a varios entornos de trabajo complejos.​

Diseño de sistema óptico optimizado profesionalmente​

1. La combinación perfecta de un campo de visión amplio de 88° y un rango de enfoque de 20–60 mm equilibra el alcance de la observación y la presentación de detalles.​
2. La disposición científica de 6 luces de relleno LED elimina las sombras durante la toma de fotografías a corta distancia, proporcionando una iluminación uniforme sin puntos ciegos.​
3. El tamaño de píxel grande de 2,25 μm mejora significativamente la calidad de la imagen en entornos con poca luz, lo que resulta en menos puntos de ruido de la imagen.

Parámetros técnicos:

Aplicaciones:

1. Monitoreo y mantenimiento en línea de equipos industriales​
Adecuado para la inspección de condiciones internas de equipos mecánicos, inspección de soldaduras de tuberías e inspección de calidad de componentes de precisión.​
La conectividad inalámbrica facilita el movimiento flexible en estructuras de equipos complejos, mientras que la conectividad por cable satisface las necesidades de monitoreo fijo a largo plazo.​
Su pequeño diámetro y su estructura robusta le permiten llegar a áreas de difícil acceso para las herramientas tradicionales para la inspección.​

2. Investigación científica, enseñanza y análisis experimental​
Ampliamente utilizado en escenarios como la observación de anatomía biológica, la enseñanza de estructuras mecánicas y el análisis de la superficie de materiales.​
La función de transmisión de video en tiempo real admite la observación simultánea por parte de varias personas, lo que mejora la interacción de la enseñanza y la eficiencia experimental.​
El mecanismo de enfoque manual satisface las necesidades de observación de diferentes niveles de aumento, adaptándose a diversos requisitos experimentales.​

3. Detección profesional en industrias especiales​
En el campo del mantenimiento automotriz, se utiliza para el diagnóstico de fallas de componentes centrales como el interior del motor y las cajas de cambios.​
En la ingeniería de construcción, es adecuado para la inspección y evaluación de espacios ocultos como interiores de paredes y huecos de tuberías.​
Durante las inspecciones de seguridad, permite la inspección rápida de áreas especiales como conductos de ventilación y entrepisos de equipos.​

4. Inspección clínica médica y veterinaria​
Adecuado para aplicaciones de observación médica superficial, como exámenes orales y diagnóstico de la piel.​
En el campo veterinario, se puede utilizar para inspecciones de rutina de las cavidades orales, los conductos auditivos y otras partes de las mascotas.​
El diseño integrado facilita la desinfección y el mantenimiento, cumpliendo con los requisitos de higiene para uso médico.

Proceso personalizado:

1. Puede proporcionar dibujos o muestras, así como solicitar documentación y desarrollado pornuestro personal de ingeniería.
2. Comunicación o reunión
3. Nos comunicaremos con usted en detalle para determinar qué producto necesita e intentaremos configurar el producto más adecuado para usted
según sus necesidades.
4. Desarrollo de muestra
5. Determine los detalles de la muestra de desarrollo y el tiempo de entrega. Comuníquese en cualquier momento para garantizar un progreso sin problemas.
6. Prueba de muestra
7. Pruebe y envejezca en su aplicación, envíe los resultados de la prueba, no es necesario modificar, producción en masa.
