0.9mm Diámetro OCHTA10 Sensor de imagen Modulo de cámara de endoscopio USB

0.9mm Diámetro OCHTA10 Sensor de imagen Modulo de cámara de endoscopio USB

Descripción del producto:

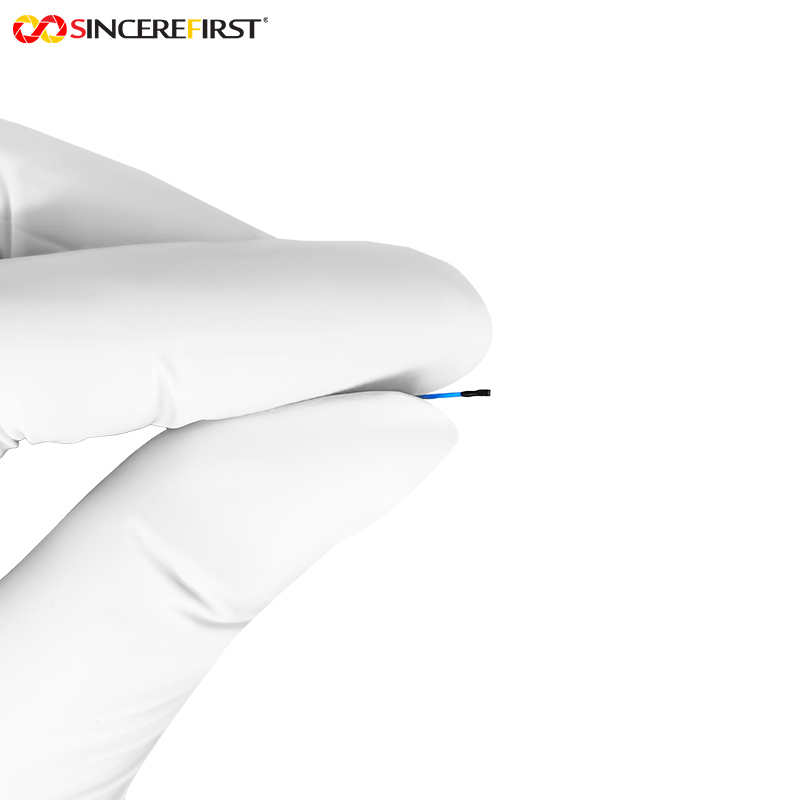

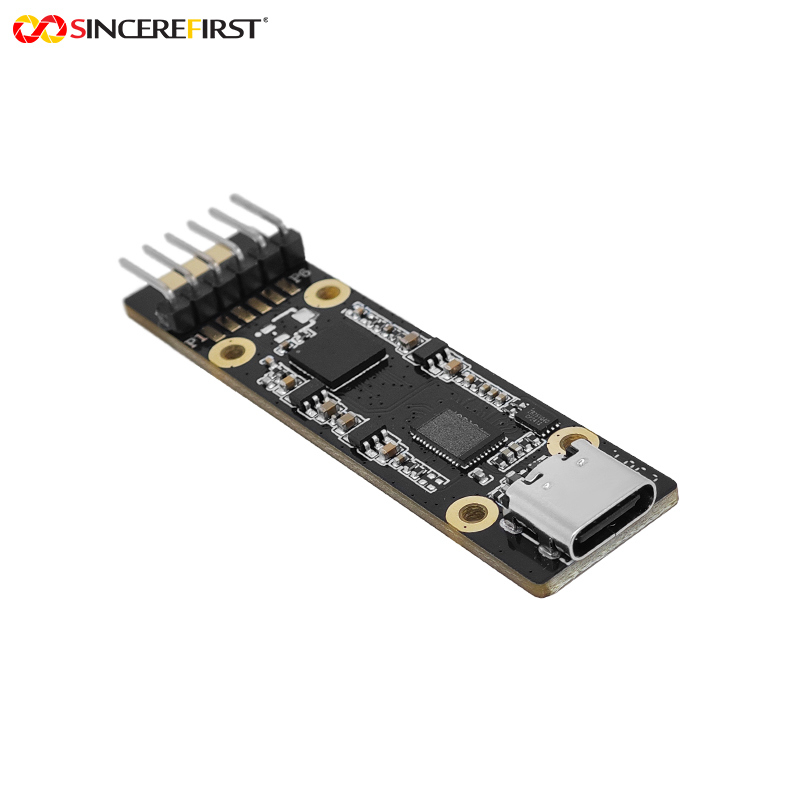

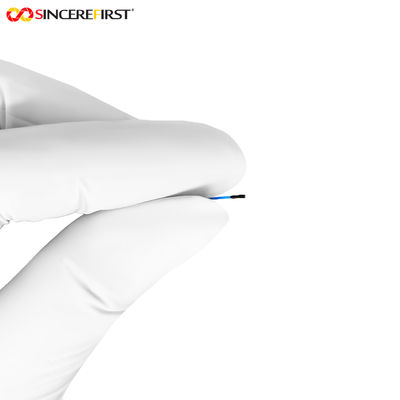

• Este sensor de imagen OCHTA10 de 0,9 mm de diámetro y módulo de cámara de endoscopio USB es un dispositivo de grado profesional desarrollado para necesidades de observación de alta precisión en espacios estrechos.Su configuración central se basa en los objetivos duales de miniaturización y alta definiciónCuenta con el sensor de color OmniVision OCHTA10 CMOS, que produce imágenes en color a una resolución de 400x400.y video sin borrosidad durante la observación dinámicaEl tamaño del sensor es de sólo 1/31 pulgada, con un tamaño de píxeles de 1,008 μm x 1,008 μm, logrando una excelente sensibilidad a la luz y captura de detalles dentro de un factor de forma extremadamente compacto.La parte de la lente adopta un diseño de campo de visión de 120°, con un diámetro de sólo 0,9 mm y soporta enfoque manual para un ajuste flexible de la claridad en función de la distancia de observación.con una longitud de longitud igual o superior a 20 mm,Además, el módulo viene con una placa DSP que admite velocidad USB 2.0,con una interfaz de tipo C y compatibilidad con el protocolo UVC para una conexión rápida a varios dispositivos inteligentesEl proceso de fabricación completa utiliza estrictamente la tecnología SMT y la alineación activa AA.garantizar la estabilidad del dispositivo y la precisión de la observación desde la configuración del hardware hasta la producción.

Características:

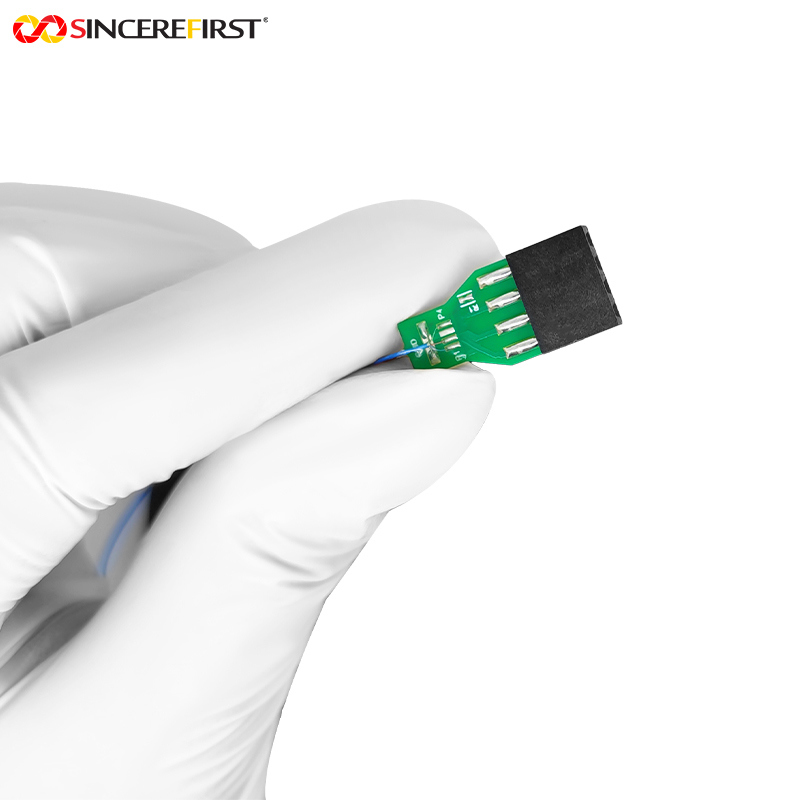

1.Extrema miniaturización:La combinación de un sensor ultrapequeño de 1/31 pulgadas y una lente de 0,9 mm de diámetro permite al módulo acceder fácilmente a espacios extremadamente estrechos que los endoscopios tradicionales no pueden alcanzar.El diseño desmontable elimina aún más las restricciones de instalación, y el método de conexión ligero de 4 pines evita que la unidad de procesamiento interfiera con el movimiento de la sonda, lo que la hace adecuada para entornos de observación más complejos.

2Detalle y campo de visión:El pequeño tamaño de píxel de 1,008 μm captura con precisión las características finas del objetivo de observación (por ejemplo, arañazos en la superficie del material, microlesiones), mientras que la resolución de 400x400 garantiza la claridad de la imagen.El campo de visión de 120° cubre un área de observación más ampliaEsto equilibra efectivamente el "detalle local" con el "contexto general", mejorando la eficiencia de la observación.

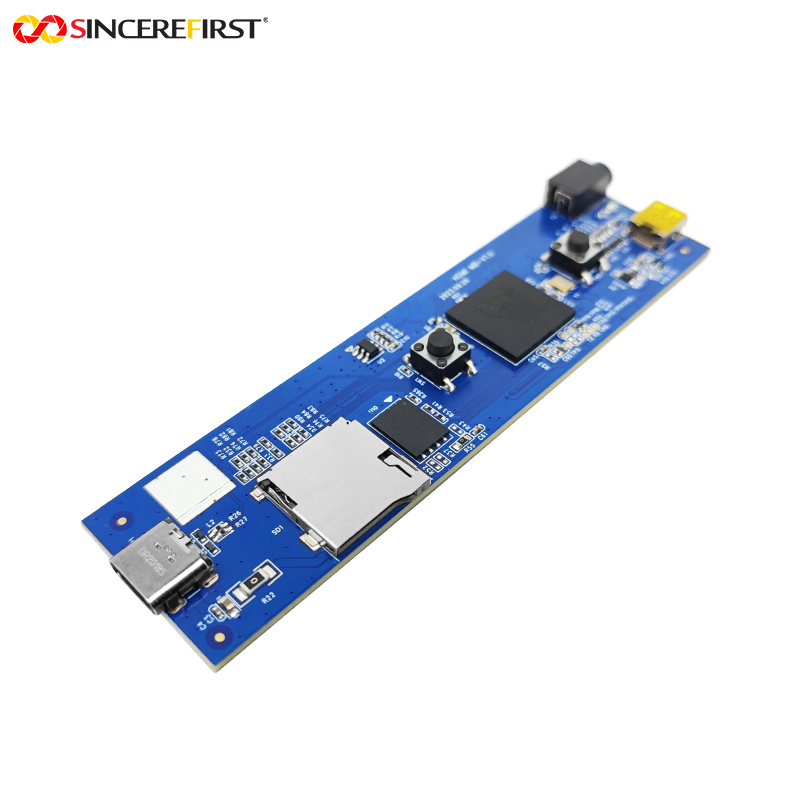

3Adaptación de escenarios flexible:La combinación de interfaz tipo-C + protocolo UVC admite plug-and-play, lo que permite una conexión directa a computadoras, tabletas y otros dispositivos para almacenamiento, análisis y postprocesamiento de imágenes,con USB 2La tarjeta de desarrollo HDMI satisface las necesidades de observación en tiempo real, proporcionando latencia cero,salida de imagen sin comprimir directamente a una pantalla sin depender de controladores de softwareLa capacidad de cambiar entre estas dos interfaces según los requisitos satisface diversas necesidades de observación y procesamiento de datos en diferentes escenarios.

4- Confiabilidad del proceso:La tecnología SMT permite soldar componentes de alta precisión, reduciendo el riesgo de fallas causadas por un mal contacto durante el uso a largo plazo.El proceso AA asegura una alineación óptica precisa entre la lente y el sensor, evitando la degradación de la calidad de la imagen debido a desviaciones de ensamblaje.

5Alta facilidad de uso:El diseño de enfoque manual elimina la necesidad de algoritmos de enfoque automático complejos, lo que permite a los usuarios ajustar rápidamente la claridad en función de las necesidades reales y reducir el tiempo de depuración del dispositivo.La naturaleza de plug-and-play del protocolo UVC y la interfaz HDMI significa que no se requiere un controlador profesional o la instalación de software, lo que permite que tanto los usuarios novatos como los profesionales comiencen a operar rápidamente.

Parámetros técnicos:

Aplicaciones:

Investigación científica y análisis de laboratorio:Se utiliza en la investigación biológica para observar la actividad de los microorganismos o las estructuras de las raíces de las plantas; en la ciencia de los materiales para inspeccionar la microestructura interna de los materiales compuestos o detectar daños.Su portabilidad es ideal para moverse entre diferentes estaciones de trabajo en un laboratorio.

Inspección de seguridad y lucha contra el terrorismo:El personal de seguridad puede usarlo para inspeccionar espacios ocultos como paquetes sospechosos, carrocerías de vehículos o cavidades de paredes.Su capacidad de conexión rápida permite su rápida implementación en escenarios de inspección de emergencia.

Fabricación y reparación de productos electrónicos:Los técnicos pueden acceder fácilmente al interior de dispositivos electrónicos de precisión como teléfonos inteligentes y computadoras para inspeccionar visualmente los componentes de las placas de circuito, la calidad de las juntas de soldadura,o solucionar fallasEs una herramienta poderosa para la reparación de precisión y el control de calidad.

Educación Formación y demostración:En procesos de enseñanza profesional como reparación de automóviles, arqueología o restauración de obras de arte, los instructores pueden usar este módulo para proyectar detalles operativos en una pantalla en tiempo real,hacer que el proceso de enseñanza sea más intuitivo y vívido, mejorando así la eficacia educativa.

Proceso personalizado:

1. Puede proporcionar dibujos o muestras, así como solicitar documentación y desarrollado pornuestro personal de ingeniería.
2Comunicación o reunión
3Nos comunicaremos con usted en detalle para determinar el producto que necesita y tratar de establecer el producto más adecuado para usted
según sus necesidades.
4Desarrollo de la muestra
5. Determinar los detalles de la En cualquier momento, se comunicará para garantizar un buen progreso.
6Pruebas de muestras
7Prueba y edad en su solicitud, resultados de las pruebas de retroalimentación, no hay necesidad de modificar, producción en masa.

Sobre nosotros:

Marcas y clientes cooperativos:

¿Por qué nos elige a nosotros?

Imágenes detalladas:
