Módulo base de cámara de endoscopio CMOS integrado LED industrial y médico

Módulo desnudo de cámara de endoscopio CMOS integrado con LED industrial y médico

Descripción del producto:

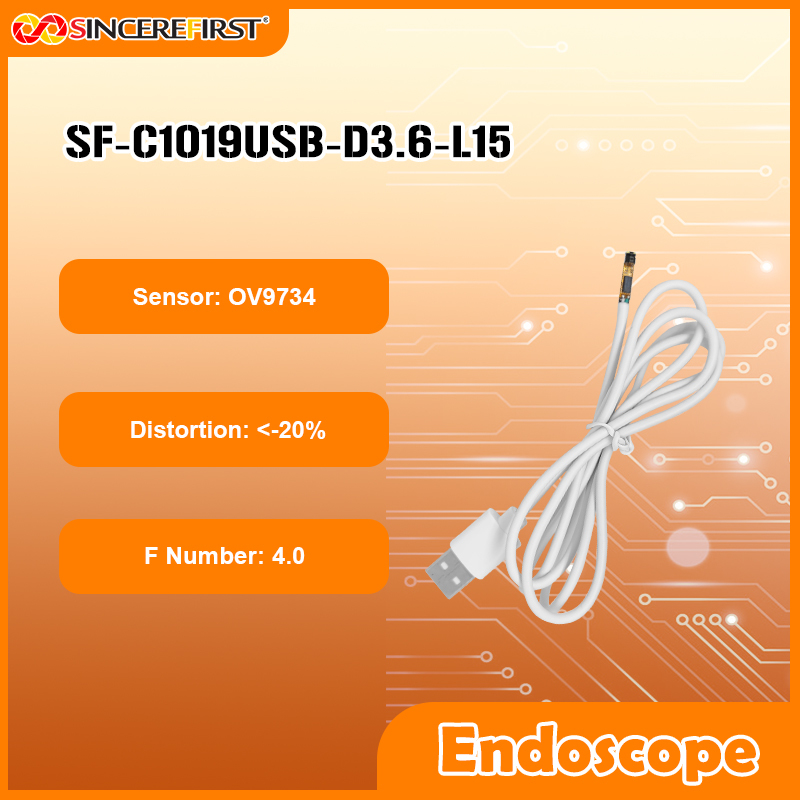

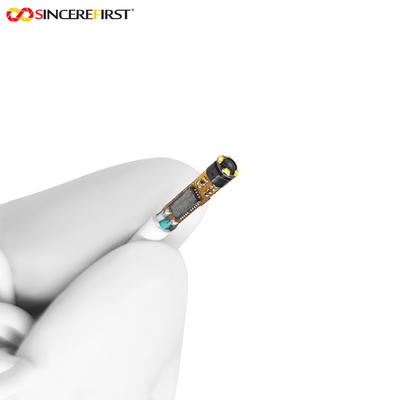

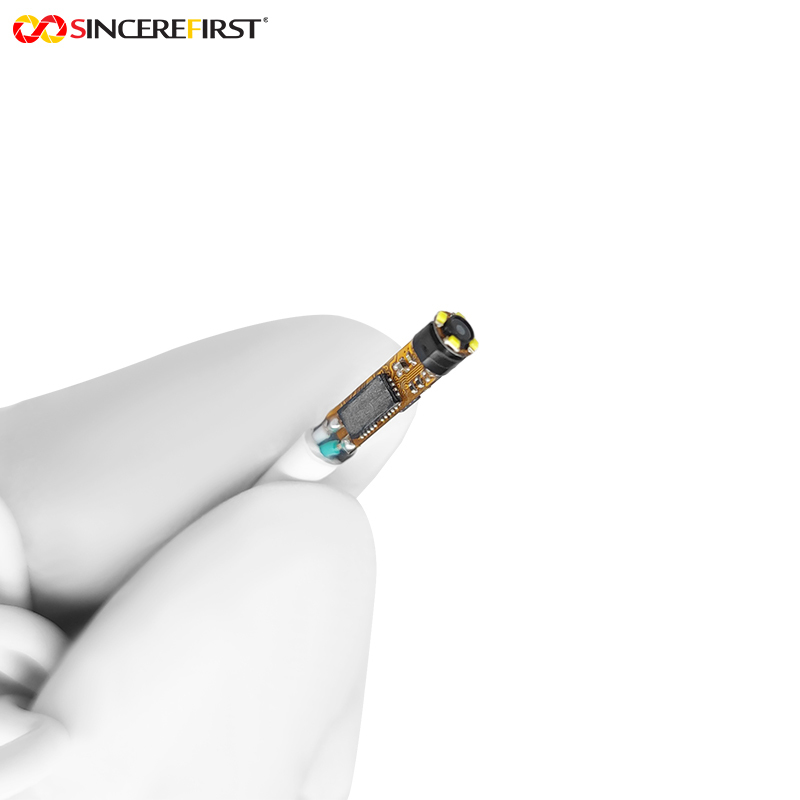

• Este es un módulo de cámara CMOS endoscópico desnudo industrial y médico integrado con LED, que adopta el sensor de imagen OmniVision OV9734.capaz de emitir imágenes con una resolución de 1280x720 y soportando una velocidad de fotogramas máxima de 30 FPSCon un tamaño de sensor de 1/9 de pulgada y un tamaño de píxel de 1,4 μm x 1,4 μm, equilibra el rendimiento del detalle de la imagen en un diseño miniaturizado.En términos de configuración óptica, el módulo está equipado con una apertura F4.0 y una distancia focal de 1,25 mm, con un rango de enfoque de 10-100 mm, un DFOV (campo de visión diagonal) de 90° y una distorsión controlada en < -20%.Adopta un método de enfoque manual, combinado con una lente de 3,6 mm de diámetro y un diseño integrado, proporcionando una mayor flexibilidad de integración en forma de módulo desnudo.la lente integra 4 bolas LED para garantizar la iluminación en entornos tenues, y el proceso de producción adopta la tecnología SMT y el proceso AA para garantizar la estabilidad del producto.

Características:

1. Capacidad de balanceo de mini y imagen: la combinación de un sensor de 1/9 de pulgada y píxeles de 1,4 μm x 1,4 μm logra un equilibrio entre un diseño compacto y una calidad de imagen clara con un diámetro delgado de la lente de 3,6 mm,que lo hace adecuado para el funcionamiento en espacios estrechos.
2.Performance óptica que se adapta a todos los escenarios: el campo de visión de 90° facilita el dominio rápido de los diseños de escena a gran escala,el rango de enfoque de 10-100 mm permite cambiar con precisión entre la observación de detalles de corta distancia y la presentación panorámica de mediana distancia, y la baja distorsión de < -20% reduce la distorsión de la imagen.
3.Operación y fiabilidad excepcionales: el diseño de enfoque manual proporciona un control preciso, la tecnología SMT y el proceso AA aseguran la precisión de alineación de la lente y el sensor,y las 4 bolas LED integradas proporcionan una luz suplementaria estable para ambientes tenues.

4.Alta flexibilidad de integración: la forma del módulo desnudo es conveniente para que los fabricantes posteriores lleven a cabo el desarrollo secundario según las necesidades,y el diseño integrado mejora la adaptabilidad de la instalación.

Parámetros técnicos:

Aplicaciones:

Campo de inspección industrial:Se puede utilizar para la detección de corrosión de la pared interna de la tubería, la inspección de la estructura interna del motor, etc. El diámetro de 3,6 mm penetra fácilmente en canales estrechos,el campo de visión de 90° cubre rápidamente el área de detección, y el enfoque cercano de 10 mm puede identificar arañazos o desgaste finos de 0,1 mm.
Campo de diagnóstico médico auxiliar:Es adecuado para exámenes endoscópicos como el tracto digestivo y el tracto respiratorio.La luz complementaria LED garantiza el brillo de la imagen en ambientes interiores débiles, y la característica de baja distorsión mejora la precisión de la observación de la lesión.

Campo de detección de electrónica de precisión:Puede observar estructuras finas tales como juntas de soldadura de placas de circuito y pines de chip.y enfoque manual puede capturar con precisión el estado detallado de los componentes electrónicos.

Proceso personalizado:

1. Puede proporcionar dibujos o muestras, así como solicitar documentación y desarrollado pornuestro personal de ingeniería.
2Comunicación o reunión
3Nos comunicaremos con usted en detalle para determinar el producto que necesita y tratar de establecer el producto más adecuado para usted
según sus necesidades.
4Desarrollo de la muestra
5. Determinar los detalles de la En cualquier momento, se comunicará para garantizar un buen progreso.
6Pruebas de muestras
7Prueba y edad en su solicitud, resultados de las pruebas de retroalimentación, no hay necesidad de modificar, producción en masa.
