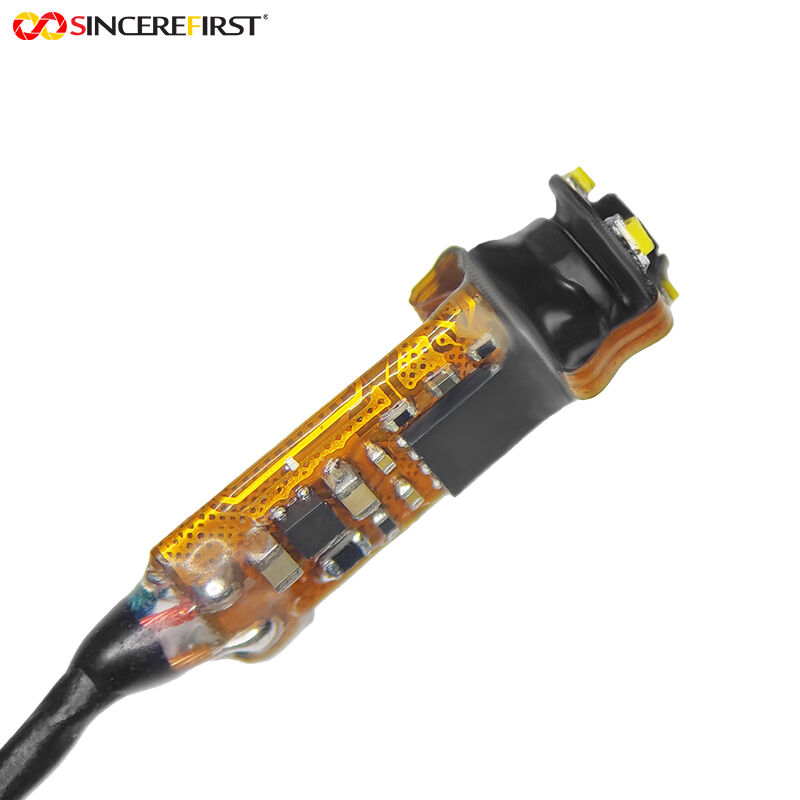

4.0mm Diámetro VGA CMOS Sensor CVBS (AV / TV) Análogo de salida Endoscopio módulo de cámara
Descripción del producto:
Este 4.0mm Diameter VGA CMOS Sensor CVBS (AV/TV) Analog Output Endoscope Camera Module is an industrial-grade analog imaging component specially designed for close-range visualization detection in narrow spacesSu diámetro de sonda está controlado con precisión a 4.0 mm, un diseño ultra-micro que rompe las limitaciones de espacio de los equipos de detección convencionales,que permite un fácil acceso a espacios pequeños, como canales ultrafinos y espacios estrechos a los que los dispositivos ordinarios no pueden llegarEl sistema óptico está optimizado para operaciones endoscópicas de corta distancia, con una distancia focal de 1,08 mm, apertura F2,8,y 65° de campo de visión, combinado con un rango de enfoque de 30~80 mm, esta optimización específica garantiza una mayor claridad en imágenes de corta distancia.que coincida perfectamente con la distancia de trabajo típica de detección endoscópica y satisfaga las necesidades de escenarios de inspección de alta frecuenciaCon la distorsión del televisor estrictamente controlada dentro del -1,5%, el módulo logra una restauración verdadera y precisa de la forma geométrica de la imagen,mejorar significativamente la credibilidad de los resultados de las observaciones y la exactitud del juicio, que es crucial para las tareas de detección precisas.puede conducir directamente dispositivos de visualización para observación en tiempo real sin necesidad de unidades de procesamiento digital adicionalesEl módulo está equipado con una interfaz PAD 4PIN (GND, VOUT, LED+, VCC),donde VOUT se utiliza para la salida de señal de vídeo, y los pines LED+ y VCC admiten la instalación opcional de 4 0402 LED de luz blanca, que pueden mejorar efectivamente la calidad de la imagen en espacios estrechos con poca luz.El registro de dirección de imagen adopta la configuración predeterminada de fábrica, que permite entrar en el modo de trabajo estándar inmediatamente después de encenderse sin ajustes adicionales.este módulo se convierte en una solución de imagen confiable para la detección industrial, mantenimiento de automóviles, electrónica de precisión y exploración experimental.
Características:

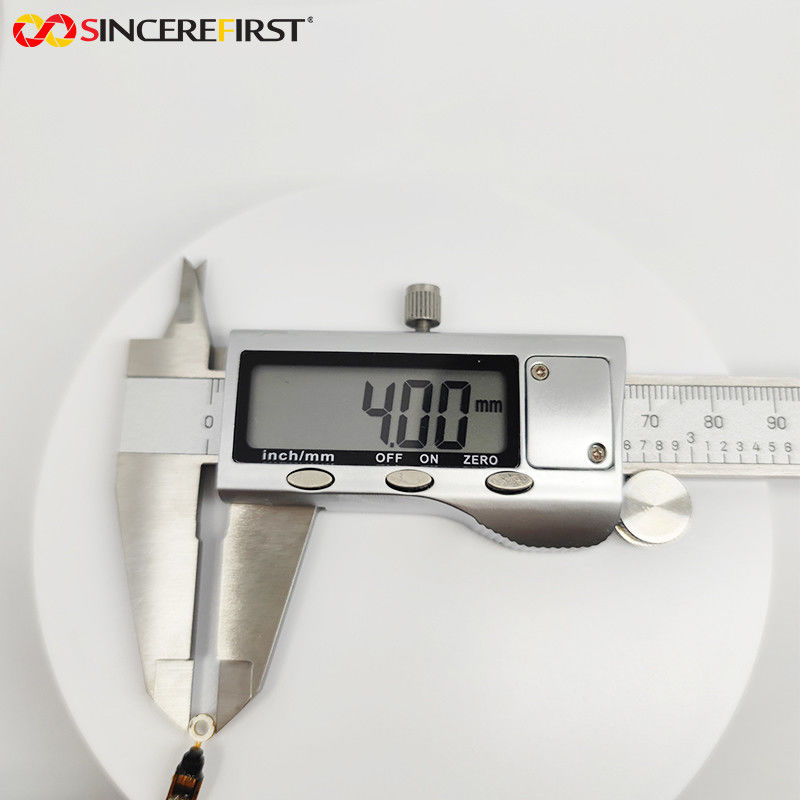

1.4.0 mm Micro diámetro:El diámetro de 4,0 mm permite la penetración en espacios diminutos inaccesibles para el equipo convencional, ampliando efectivamente el rango de detección y los escenarios aplicables.
2. CVBS Análogo de salida directa:Se producen señales de vídeo analógicas estándar, que pueden conectarse directamente a dispositivos de visualización, simplificando la estructura del sistema y reduciendo los costes de implementación y los riesgos de fallas.
3.30 80 mm enfoque de corta distancia:El rango de enfoque está optimizado para las distancias de trabajo endoscópicas, mejorando la claridad de las imágenes de corto alcance para satisfacer las necesidades de los escenarios de detección de alta frecuencia.
4. Imagen verdadera de baja distorsión:Con una distorsión < -1,5%, la forma geométrica de la imagen se restaura con precisión, mejorando la credibilidad de los resultados de observación y la precisión del juicio.
Parámetros técnicos:
| Nombre del producto |
Módulo de cámara USB VGA |
| Sensor de la misma |
VGA |
| Rango de enfoque |
30 a 80 mm |
| Duración focal |
1.08 mm |
| F Número |
2.8 |
| El número de personas afectadas por el accidente |
65° |
| Producción |
|
| Distorsión de la televisión |
< 1,5% |
| Tolerancia básica |
± 0,1 mm |
| Nombre de la marca |
El primer SINEREFIRST |
Aplicaciones:
1- Endoscopia de tuberías delgadas industriales:Se puede utilizar para detectar visualmente el estado de la pared interna, defectos y obstrucciones de tuberías de pequeño calibre (por encima de 4 mm); su diámetro de 4,0 mm y baja distorsión aseguran una detección clara y precisa.
2.Mantenimiento de piezas ocultas del automóvil:Puede penetrar profundamente en los huecos del motor, en las tuberías de aire acondicionado y en los espacios libres de los arneses de cableado; su tamaño micro permite la ubicación de fallas sin desmontaje ni destrucción.
3.Observación interna electrónica de precisión:Se utiliza para la inspección a corta distancia de juntas de soldadura, cables y componentes dentro de dispositivos inteligentes; su optimización de enfoque cercano ayuda a la rápida resolución de problemas de fallas.
4. Micro sonda médica/experimental:Puede adaptarse a pequeñas cavidades y dispositivos experimentales; su salida analógica facilita la visualización en tiempo real y el registro de imágenes de los resultados de detección.
Proceso personalizado:
1. Puede proporcionar dibujos o muestras, así como solicitar documentación y desarrollado pornuestro personal de ingeniería.
2Comunicación o reunión
3Nos comunicaremos con usted en detalle para determinar el producto que necesita y tratar de establecer el producto más adecuado para usted
según sus necesidades.
4Desarrollo de la muestra
5. Determinar los detalles de la En cualquier momento, se comunicará para garantizar un buen progreso.
6Pruebas de muestras
7Prueba y edad en su solicitud, resultados de las pruebas de retroalimentación, no hay necesidad de modificar, producción en masa.
