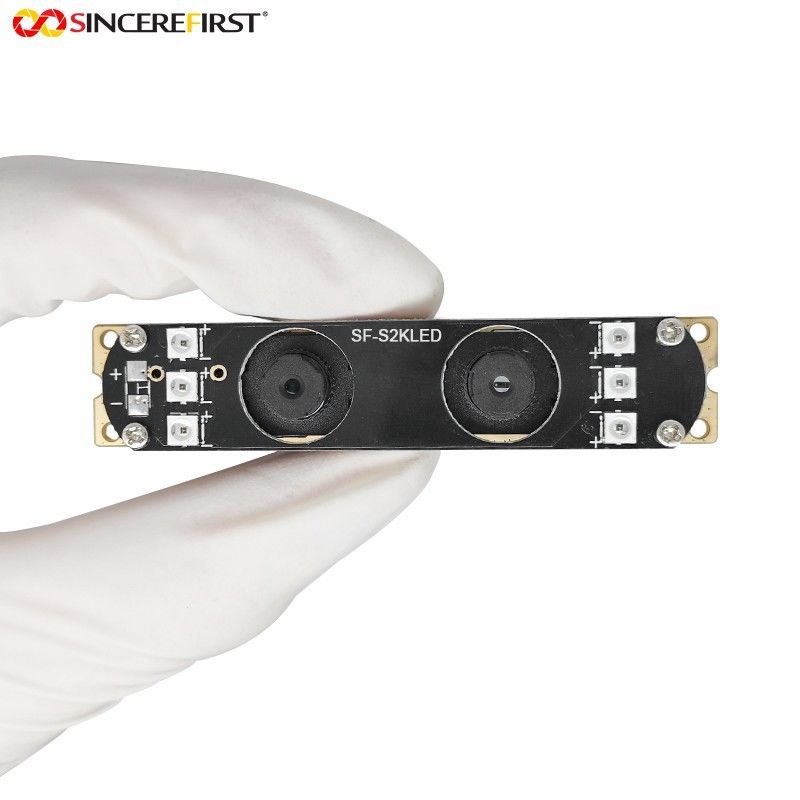

Sensor de la imagen del módulo HD HDR Cmos de 2MP PS5268 Dual Camera

Módulo dual de la cámara de la lente USB HD HDR Cmos del sensor lleno de la imagen de 2MP PS5268

Specificaitons

Descripción

El PS5268 es una energía baja, el sensor altamente integrado de la imagen del Cmos que hizo salir (HD-1080p lleno) de los pixeles 1920x1080 con la lectura de la persiana enrrollable. Integró el nuevo FinePixel™ y la tecnología de los sensores de HDR para realizar la calidad excelente y el alto rango dinámico de ciclo simple de la imagen sintetizó salida de la imagen. PS5268 hace salir el pedazo linear 14 o el tono local trazó 12 informaciones en bruto del pedazo a través de interfaz de MIPI CSI-2 con el mismo bajo consumo de energía. Está disponible en paquete de CSP. El PS5268 se puede programar para fijar la época de exposición para diversa condición de la luminancia vía el autobús de control serial de I2CTM. Síntesis integrada de la imagen de HDR con el tono local que traza para entregar alto rendimiento, rentable y hora al mercado para el uso de alta resolución de HDR. Programando el sistema de registro interno, realiza la corrección llana negra del en-microprocesador y el control de calidad de alta temperatura de la imagen.

Características

◆Tamaño de la imagen: 1928 x 1088 pixeles con arsenal y la micro-lente del filtro de color Bayer-RGB

◆Formato de la salida:

- 14bit HDR-RAW linear RGB

- 12bit HDR + Tone Mapped local

RGB CRUDO - 10bit RGB CRUDO linear

◆Interfaz de la salida

- 12bit el paralelo DVP hizo salir

- salida de 2-lane MIPI (hasta 800Mbps por carril)

◆Interfaz de I2CTM con dos clases de Slave_ID

◆Bajo consumo de energía

◆Alta sensibilidad

◆Síntesis de HDR del en-microprocesador de la ayuda

◆Funciones del procesador del sensor de la imagen:

- Calibración automática del negro-nivel

- Tone Mapping local integrada

- Cancelación negra del sol

◆Sincronización del marco del sensor de la ayuda

◆En-microprocesador PLL (input_clock/>= 1MHz de PLL_m)

◆convertidor del A/D de la columna del En-microprocesador

◆control de ganancia análogo manual del En-microprocesador

◆Tiempo continuo del marco variable y tiempo de exposición

◆Ayuda WOI y submuestreo

◆Línea de la ayuda y sincronización simuladas del pixel

◆La ayuda hizo salir Hsync en Vsync

◆Entrada-salida de la ayuda 1.7V~3.3V

◆Función rápida de la exposición auto de la ayuda (FAE)

Usos

SurveillanceHD-CCTVCamera
Cámara IP de la vigilancia
Video del coche
Teléfono video de la puerta
