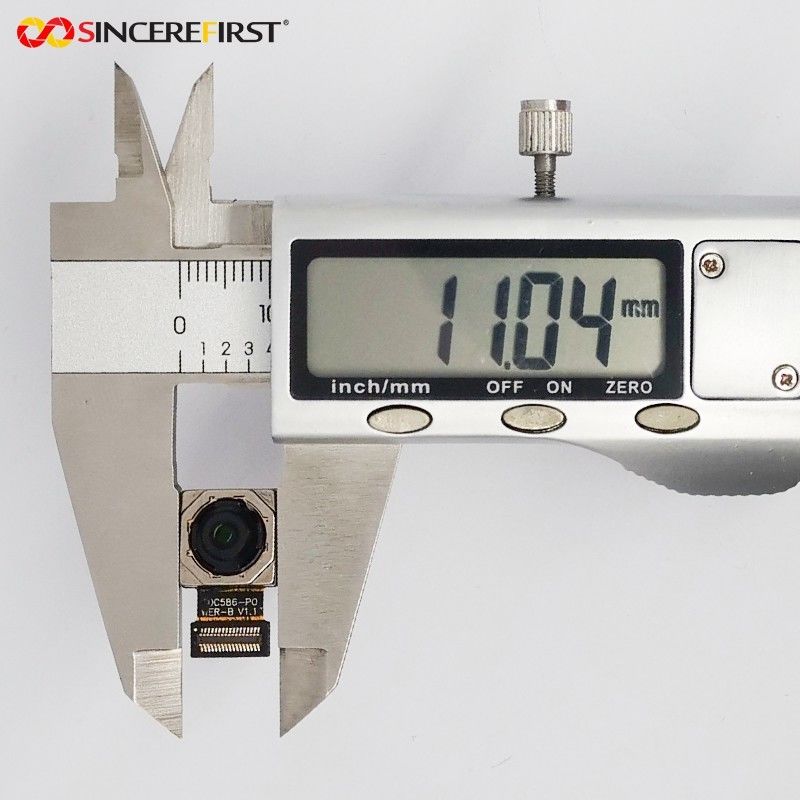

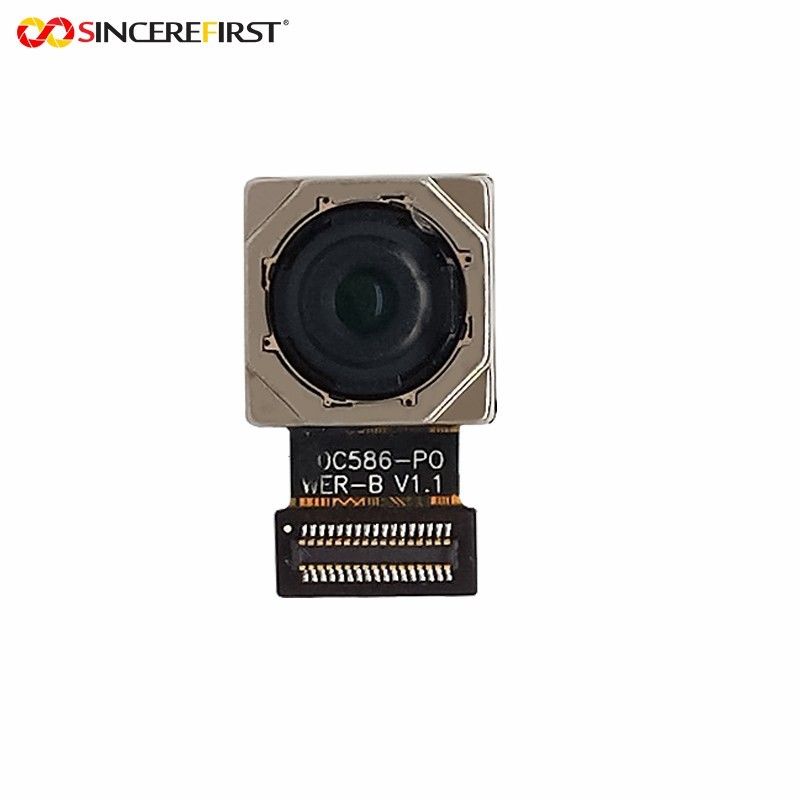

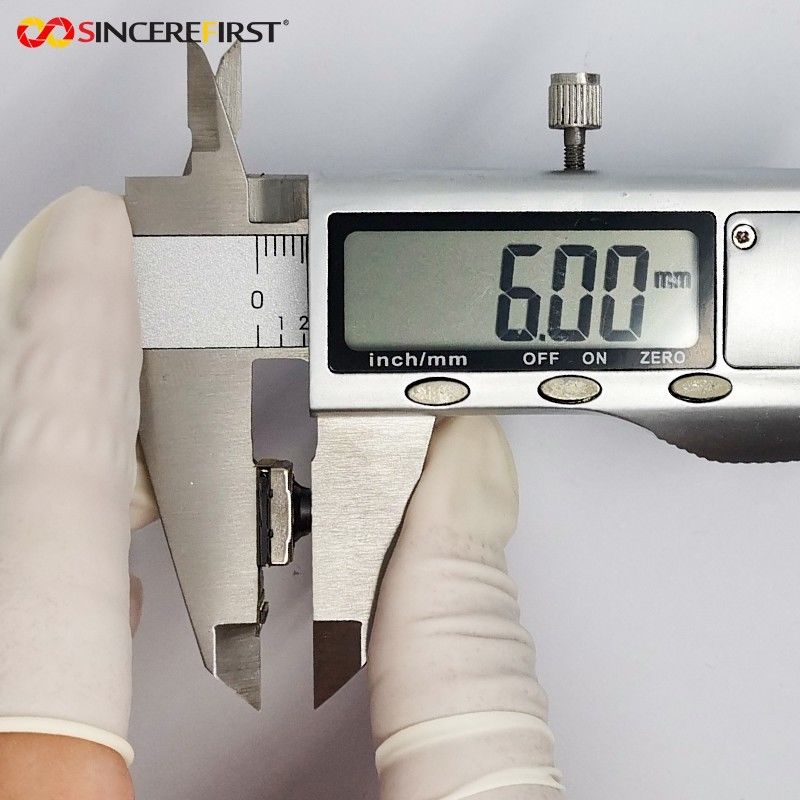

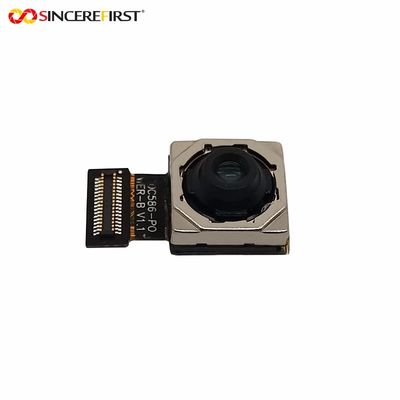

Módulo de cámara CMOS óptico Sony IMX586 VCM para drones y FPV
Especificaciones
| Sensor de la misma | IMX586 |
| Megapíxeles | 48 MP |
| Tamaño de los píxeles | 0El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Interfaz | Impuestos mínimos |
| Aplicación | Drones, VFP |
| Tipo de sensor | CMOS |
| Válvula de alimentación | Las emisiones de gases de efecto invernadero de los Estados miembros se considerarán en el caso de las emisiones de gases de efecto invernadero de los Estados miembros. |
| Tasa de fotogramas | 30 a 480 cuadros por segundo |
| El número de personas afectadas por el accidente | 78° |
| El Pinout | 30 pines |
Descripción
IMX586 es un sensor de imagen diagonal de 8.000 mm (tipo 1/2.0) CMOS de 48 mega píxeles tipo píxel activo apilado con una matriz de píxeles cuadrados. It adopts Sony's back-illuminated and stacked CMOS image sensor to achieve high speed image capturing by column parallel A/D converter circuits and high sensitivity and low noise image (comparing with conventional CMOS image sensor) through the backside illuminated imaging pixel structureSe utiliza un filtro de mosaico de color primario de pigmento R, G y B. Funciona con cinco voltajes de alimentación: analógicos 2.9 V y 1.8 V, digitales 1.1 V, P L L-PHY 1.1 V y 1.8 V para la interfaz entrada/salida y alcanza un bajo consumo de energía.
Características
◆Sensor de imagen CMOS con luz de fondo y apilado
◆Configuración de filtros de color con codificación de Quad Bayer
◆Focus automático de detección de fase (PDAF)
◆Alta velocidad de fotogramas 30fps@Resolución completa (QBC Re-mosaico) / 30fps@QBC-HDR / 120fps@2x2 Conexión de píxeles adyacentes (16:9) / 240fps@2x2 Conexión de píxeles adyacentes V2H2 ((16:9)
◆Alta relación señal/ruido (SNR)
◆Operación de sincronización de dos sensores
◆Corrección de píxeles de defectos dinámicos en 2D
◆Corrección de sombreado de la lente (LSC)
◆Sensor de temperatura incorporado
◆Formato de vídeo de salida de RAW10/8, COMP8
◆QBC Refunción de mosaico
◆Función QBC HDR
◆Dos PLL para la generación de relojes independientes para el control de píxeles y la interfaz de salida de datos
◆CSI-2 salida de datos en serie MIPI D-PHY 2 carril/4 carril, máximo 2.5 Gbps/carril, especificación D-PHY versión 1.2 compatible con MIPI C-PHY 1/2/3 trio, máximo 2.5 Gsps/Trio, especificación C-PHY versión 1.0 compatible
◆Comunicación serial de 2 cables (Apoya I2C "Modo rápido" y "Modo rápido Plus")
◆28K bits de ROM OTP para los usuarios
Estructura del dispositivo
◆Sensor de imagen CMOS
◆Tamaño de la imagen: diagonal 8.000 mm (tipo 1/2.0)
◆ Número total de píxeles: 8032 (H) × 6248 (V) aproximadamente 50,18 M píxeles
◆ Número de píxeles efectivos: 8032 (H) × 6088 (V) aproximadamente 48,89 M píxeles
◆ Número de píxeles activos: 8000 (H) × 6000 (V) aproximadamente 48,00 M píxeles
◆Tamaño del chip: 7.504 mm (H) × 5.659 mm (V)
◆Tamaño de la célula unitaria: 0,80 μm (H) × 0,80 μm (V)
◆Material del sustrato: silicio
Las solicitudes
Robots y drones
Las cámaras de acción
Aplicaciones de escaneo 3D
Cámara para animales de campo
Grabación en cámara lenta
Visión de máquina, etc.
