Mini módulo de la cámara del Vga del módulo de la cámara de OV7670 DVP con DVP 24 Pin Interface

Mini OV7670 CMOS VGA Modulo de cámara compacto con interfaz de 24 pines DVP

Especificaciones

Descripción

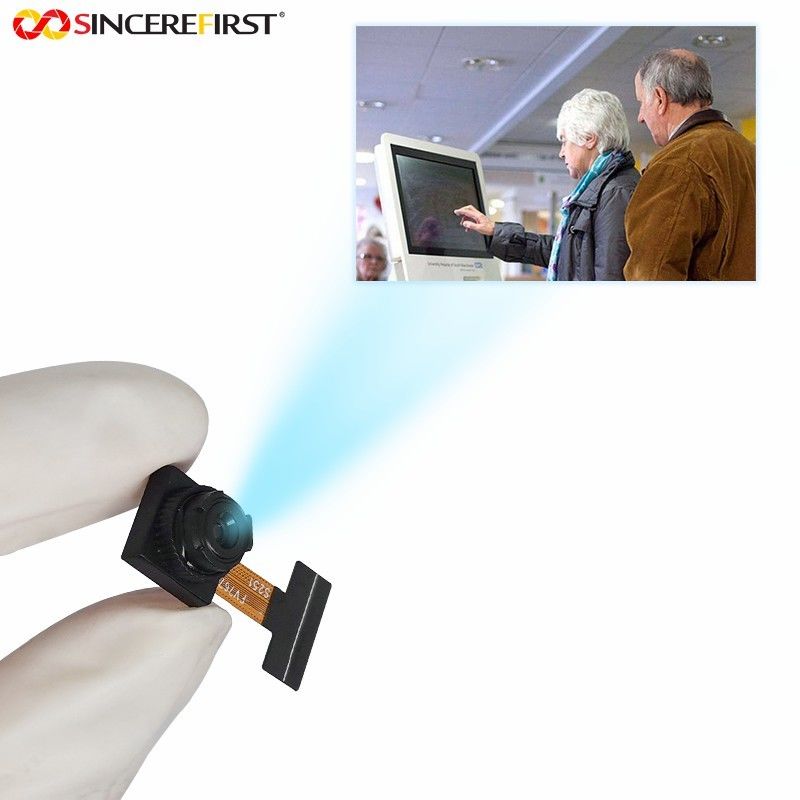

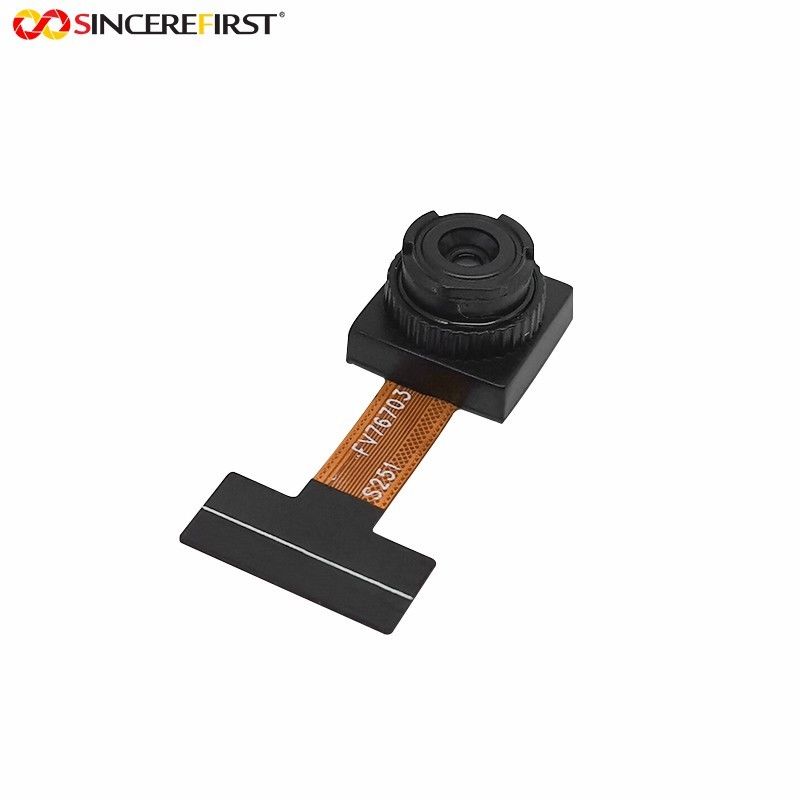

Este CCM (módulo de cámara compacto) se basa en un sensor OV7670, construido con una lente de alta calidad y DVP con interfaz de 24 pines.
Tiene una matriz de imágenes capaz de operar a una velocidad de hasta 30 fotogramas por segundo (fps) en VGA con control completo del usuario sobre la calidad de la imagen, el formato y la transferencia de datos de salida.Todas las funciones de procesamiento de imágenes requeridas, incluido el control de exposición, gamma, balance de blancos, saturación de color, control de tonos y más, también son programables a través de la interfaz SCCB.

Características

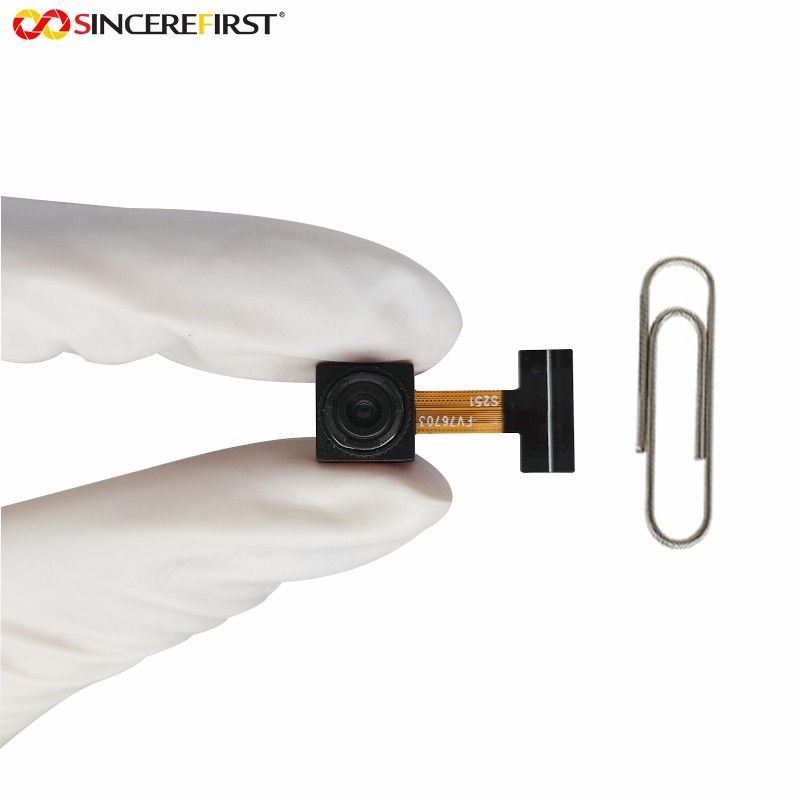

◆Este módulo de cámara compacto de 0,3MP está basado en el sensor de imagen CMOS de bajo voltaje OV7670, que proporciona toda la funcionalidad de una cámara VGA de un solo chip y un procesador de imagen.
◆La velocidad de fotogramas máxima de 30 fps a resoluciones VGA con control completo del usuario sobre la calidad de imagen, el formato y la transferencia de datos de salida a través del bus de control de la cámara serie (SCCB).
◆Resolución: 640 x 480 (VGA); Tasa máxima de transferencia de imagen: 30fps@VGA; Formato de salida ((8-bit): YUV/YCbCr 4:2:2, RGB565/555/444, GRB 4:2:2, Datos RGB en bruto
◆SPEC de la lente: lente de base; ángulo de campo de visión de 45 grados (D); filtro IR integral de 650, luz visible solamente; distorsión inferior al 1%.
◆Recomendado para los amantes de la electrónica, este CCM es compatible con Arduino, Maple, ChipKit, STM32, ARM, DSP, FPGA y otras plataformas MCU.

Las solicitudes

Sistema de seguimiento de visitantes
Sistema de vigilancia
Sistema de asistencia
Reconocimiento facial
Escaneo de documentos
Evitar los obstáculos
