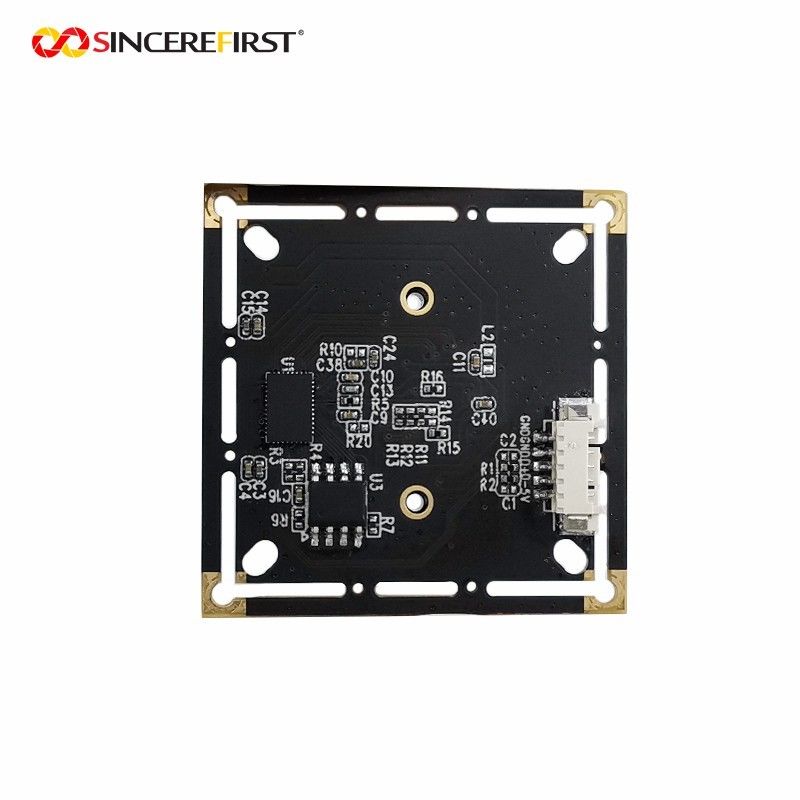

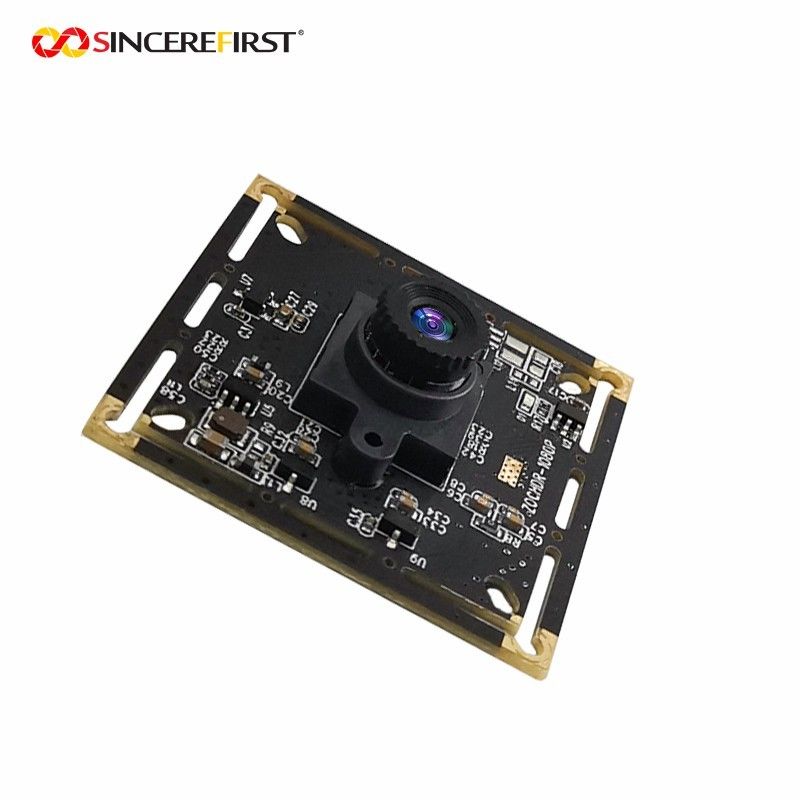

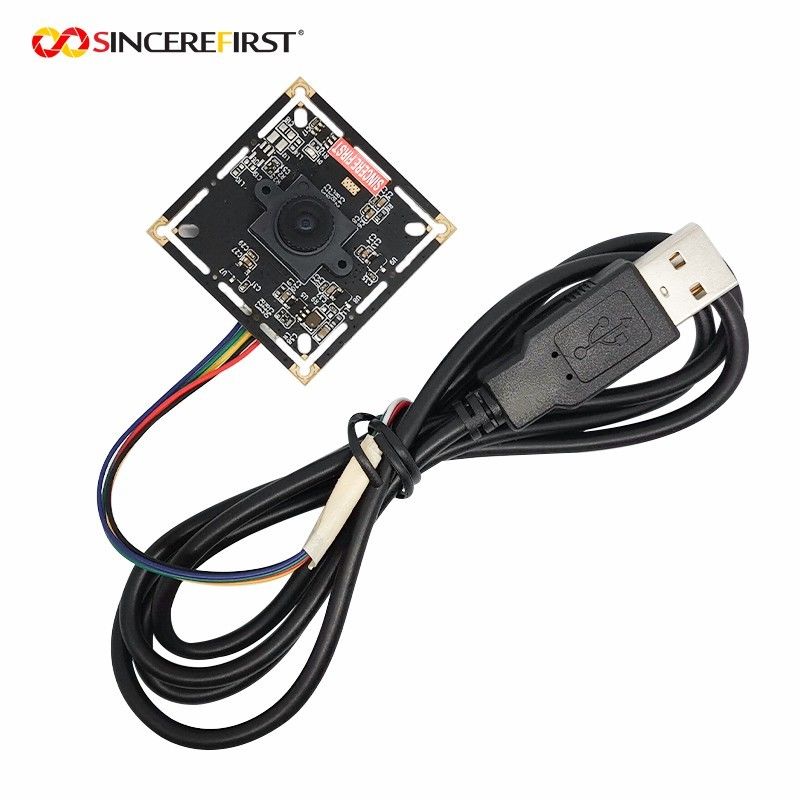

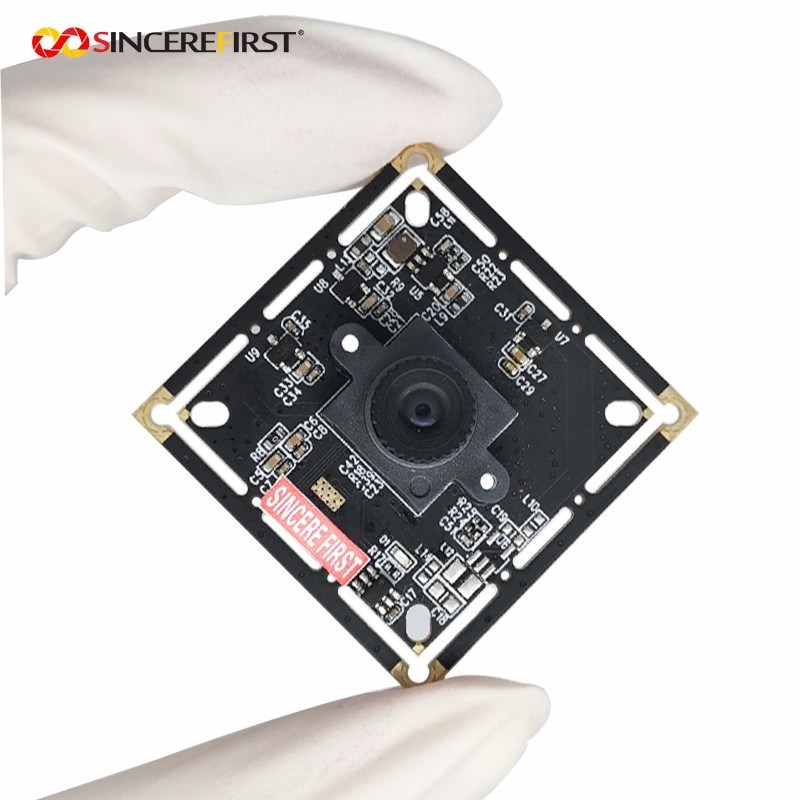

Modulo de sensor de imagen de cámara USB de Arduino PS5268L
Especificaciones
| Tamaño del módulo | Las demás: |
| Píxeles | 2 mm |
| Sensor de la misma | Se aplican las siguientes condiciones: |
| Versión del sensor | RGB / monocromático |
| Interfaz | El USB |
| Tamaño de la lente | 1/2.7 pulgadas |
| Ángulo de visión | D90° H82° V51° |
| Desviación | < 1% |
| Círculo de imagen máximo | 6.53 mm |
| Garantización | 10 años |
Descripción
El PS5268 es un sensor de imagen CMOS de baja potencia y altamente integrado que emite 1920x1080 (Full HD-1080p) píxeles con lectura de obturador giratorio.Incorporó la nueva tecnología de sensor FinePixelTM y HDR para realizar una excelente calidad de imagen y una salida de imagen sintetizada de un solo disparo de alto rango dinámico. PS5268 produce datos en bruto de 14 bits lineal o de 12 bits mapeados con tono local a través de la interfaz MIPI CSI-2 con un consumo de energía muy bajo. Está disponible en paquete CSP.
El PS5268 se puede programar para ajustar el tiempo de exposición para diferentes condiciones de luminancia a través del bus de control en serie I2CTM.rentabilidad y tiempo de comercialización para aplicaciones HDR de alta resoluciónMediante la programación del registro interno, realiza la corrección del nivel de negro en el chip y el control de calidad de imagen a alta temperatura.
Características
◆Tamaño de imagen: 1928 x 1088 píxeles con
Bayer-RGB filtro de color y
micro-lentes
◆Formato de salida:
-14 bits HDR-RAWRGB lineal
- HDR de 12 bits + Tono local mapeado
Se trata de una imagen en formato RAWRGB
-10 bits RAWRGB lineal
◆Interfaz de salida
-12 bits de salida paralela DVP
- salida MIPI de dos carriles (hasta 800 Mbps)
por carril)
◆I2CMInterfaz con dos tipos de
Identificador del esclavo
◆Bajo consumo energético
◆Alta sensibilidad
• Apoyo a la síntesis HDR en el chip
◆Funciones del procesador del sensor de imagen:
Calibración automática del nivel negro
Mapeo de tonos locales incrustado
Cancelación del sol negro
◆ Apoya la sincronización del marco del sensor
◆PLL en el chip
(reloj de entrada/PLL m>=1MHz)
◆Convertidor A/D de columna en el chip
◆Control de ganancia analógica manual en el chip
◆Tiempo de fotogramas continuo y variable
tiempo de exposición
◆Apoyo a la WOI y a la submuestreo
◆Suporte de línea de maniquí y tiempo de píxeles
◆Suporte de salida Hsync en Vsync
◆Soporte de 1.7V~3.3VI/O
◆ Apoya la exposición automática rápida ((FAE)
Función
Las solicitudes
Cámara de vigilancia HD-CCTV
Cámara IP de vigilancia
Grabadora de vídeo de coche
